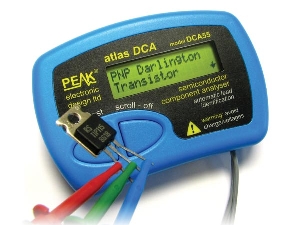

ANALYZÁTOR POLOVODIČOVÝCH SOUČÁSTEK

Vlastnosti:
- automatické rozpoznání typu součástky
- automatické rozpoznání zapojení vývodů
- rozpoznání speciálních vlastností jako např. ochranné diody a rezistorové sítě
- bipolární tranzistory: měření zesilovacího činitele a zbytkového proudu, detekce křemíku a germania
- měření prahového napětí pro Mosfety pracující v obohaceném režimu
- měření napětí polovodičových součástek v propustném směru pro diody, LED diody a přechody báze-emitor tranzistorů
- automatické a manuální vypnutí

Technické údaje:
- špičkový zkratový měřící proud: - 5,5mA ~ 5,5 mA
- špičkové měřicí napětí na otevřeném obvodu: -5,1V ~ 5.1V
TRANZISTORY:
- rozsah zesilovacího činitele (Hfe): 4 ~ 65000
- přesnost určení zesilovacího činitele: ± 3% ± 5 Hfe
- měřicí napětí VCE0: 2.0V ~ 3.0V
- přesnost VBE: -2%-20mV ~ +2% 20 mV
- VBE pro Darlingtony (svodové): 0.95V ~ 1.80V (0.75V ~ 1.80V)
- práh svodového odporu báze-emitor: 50kOhm ~ 70kOhm
- měřicí proud kolektoru dvoupřechodového tranzistoru: 2,45 mA ~ 2,55 mA
- přijatelný zbytkový proud dvoupřechodového tranzistoru : 0,7 mA
MOSFETY:
- rozsah prahového napětí na gatu: 0.1V ~ 5.0V
- přesnost prahového napětí: -2%-20mV ~ +2% +20 mV
- měřicí napětí na drainu: 2,45 mA ~ 255mA
- odpor na gatu: 8kOhm
- měřicí proud na drainu: 4,5 mA
- měřicí proud na drain-source JFET: 0,5 mA ~ 5,5 mA
SCR / TRIAKY:
- měřicí proud na gatu: 4,5 mA
- měřicí proud zátěže: 5,0 mA
DIODY:
- měřicí proud: 5,0 mA
- přesnost napětí: -2%-20mV ~ +2% +20 mV
- Vf pro rozpoznání LED diody: 1.50V ~ 4.00V
- práh zkratu: 10 Ohm
BATERIE:
- typ: MN21 / L1028 / GP23A 12V alkalická
- rozsah napětí: 7.50V ~ 12V
- práh varování: 8.25V

Rozměry: 103x70x20mm
