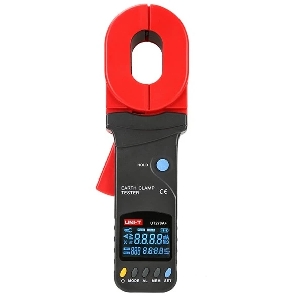

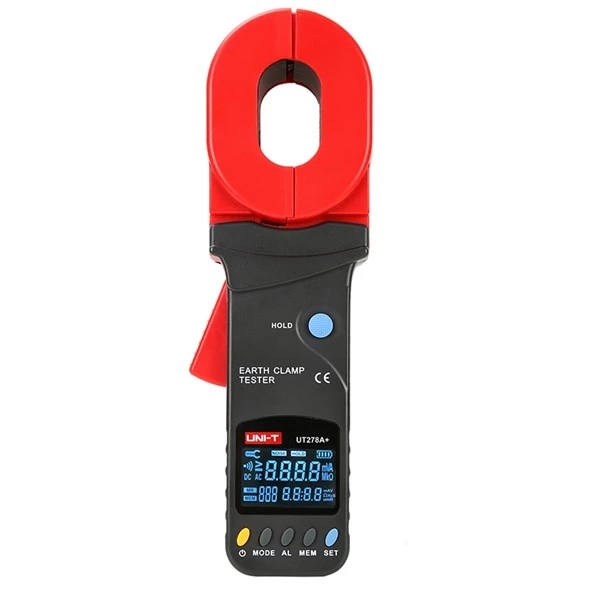

Měřicí kleště UNI-T UT278A+ na uzemění

Přístroj UT278A+ od výrobce UNI-T je klešťový tester zemnicích odporů. Na principu vzájemné indukce může měřit zemnicí odpory bez rozpojování zemnicích vodičů a bez pomocných elektrod, a to v uzemňovacích soustavách s více zemniči i s jedním zemničem. Na rozdíl od podobného přístroje UT276A+ má rozšířený rozsah měření odporů zemní smyčky až na 1200? a navíc umí měřit i unikající proudy zemní smyčkou v rozsahu 0,00mA až 20,0A.
Tester je navržen pro profesionální použití s odolností vůči nárazům, prachu a vlhkosti a je řízen mikroprocesorem pro přesnou identifikaci odporu uzemnění, včetně funkce rychlé filtrace rušivých signálů, s využitím pokročilých aritmetických metod. Je určen pro měření zemnicích soustav v elektrárnách, energetických a telekomunikačních rozvodech, ropných polích, počítačových místnostech, elektromechanických instalacích a při údržbě v průmyslových podnicích, všude, kde je používaná elektřina jako průmyslový zdroj energie, nebo kde je třeba kontrolovat zemnicí odpor hromosvodů. Přístroj měří odpor zemní smyčky od 0,01 Ohm do 1200 Ohm s rozlišením 0,001 Ohm a unikající proudy 0 až 20A, naměřené hodnoty se zobrazují na čtyřmístném podsvíceném displeji EBTN (světlé údaje na tmavém pozadí) a současně je možné hodnoty uložit do interní paměti (až 300 skupin hodnot). Napájení přístroje je ze čtyř tužkových alkalických baterií 1,5V.
Vyrobeno podle bezpečnostní regulace IEC61010-1 (CAT Ill 300V, CAT IV 150V, stupeň znečištění 2), IEC61010-031.

Parametry produktu :
- rozsah měření odporů zemní smyčky: 0 až 1200 Ohm
- rozlišení 0,001 Ohm
- rozsah měření unikajících proudů zemní smyčkou: 0 až 20,0A
- rozlišení 0,01mA
- automatické nastavení rozsahu
- čtyřmístný displej EBTN
- současné zobrazení odporu a proudu na jedné obrazovce
- nastavení limitu odporu se zvukovou indikací překročení
- filtrace rušivých signálů
- vysoká spolehlivost a odolnost, dvojitá izolace
- automatická kalibrace, kalibrační odporové smyčky
- možnost uložení až 300 sestav naměřených dat
- napájení 4ks alkalické baterie AA, 1,5V
- indikace slabé baterie

Technické parametry :
- metoda měření: vzájemná indukce
- rozsah měření odporů zemní smyčky: 0 až 1200 Ohm

- rozlišení a přesnost měření odporu zemní smyčky:
v podrozsahu 0,01 až 0,099 Ohm: 0,001 Ohm ± (1% + 0,01 Ohm)
v podrozsahu 0,1 až 0,99 Ohm: 0,01 Ohm ± (1% + 0,01 Ohm)
v podrozsahu 1 až 49,9 Ohm: 0,1 Ohm ± (1% + 0,1 Ohm)
v podrozsahu 50 až 99,5 Ohm: 0,5 Ohm ± (1,5% + 0,5 Ohm)
v podrozsahu 100 až 199 Ohm: 1 Ohm ± (2% + 1 Ohm)
v podrozsahu 200 až 395 Ohm: 5 Ohm ± (5% + 5 Ohm)
v podrozsahu 400 až 590 Ohm: 10 Ohm ± (10% + 10 Ohm)
v podrozsahu 600 až 880 Ohm: 20 Ohm ± (20% +20 Ohm)
v podrozsahu 900 až 1200 Ohm: 30 Ohm ± (25% +30 Ohm)

- rozlišení a přesnost měření proudů unikajících zemní smyčkou:
v podrozsahu 0,00mA až 9,95mA 0,01mA ± (2,5%+1mA)
v podrozsahu 10,0mA až 99,0mA 0,1mA ± (2,5%+5mA)
v podrozsahu 100mA až 300mA 1mA ± (2,5%+10mA)
v podrozsahu 0,3A až 2,99A 0,01A ± (2,5%+0,1A)
v podrozsahu 3,0A až 9,9A 0,1A ± (2,5%+0,3A)
v podrozsahu 10,0A až 20,0A 0,1A ± (2,5%+0,5A)

- rozměry displeje EBTN: 47 x 28,5 mm
- četnost měření: 2x/sec
- současné zobrazení odporu a proudu na jedné obrazovce
- rozevření kleští: 32 x 55 mm
- filtr interferenčních signálů: ano
- vizuální a zvukový alarm: ano
- indikace přesahu rozsahu: ano, symboly „OL Ohm“, „L0,01 Ohm“, „OL A“
- indikace příliž velkých interferenčních proudů: ano, symbol „NOISE“
- úložiště dat: ano, pro 300 skupin
- napájení: 6V (4ks baterie 1,5 V/AA (LR6))
- spotřeba: max. 50mA
- indikace slabé baterie: ano
- automatické vypnutí: ano, po 5 minutách
- odpor izolace pláště: více než 20MOhm (500V mezi obvodem a obalem)
- odolnost vůči napětí: 3700V/RMS AC (mezi obvodem a obalem)
- maximální vnější magnetické pole: < 40A/m
- maximální vnější elektrické pole: < 1V/m
- kategorie: CAT Ill 300V, CAT IV 150V ( IEC61010-1)
- provozní okolní teplota a relativní vlhkost: 23°C ±5°C, vlhkost < 75%
- rozměry testeru D x Š x V: 285mm x 85mm x 58mm
- hmotnost testeru: 1180g (včetně baterií)

Obsah individuálního balení :
- tester UT278A+: 1 ks

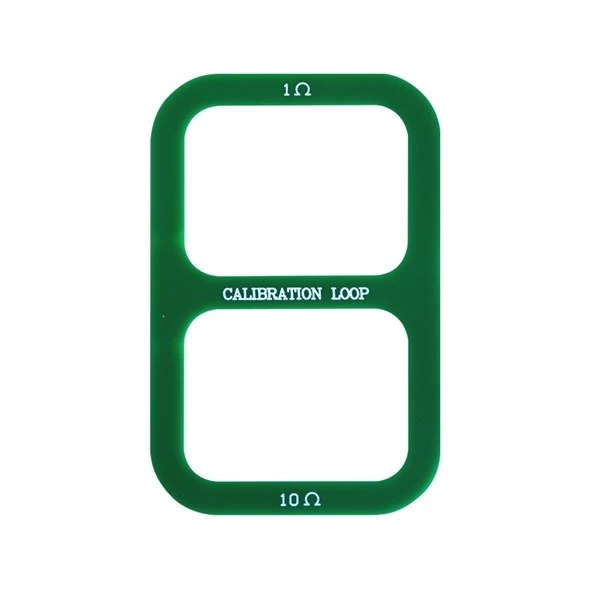

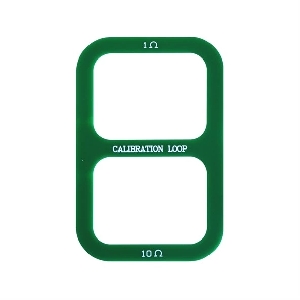

- testovací (kalibrační) smyčka 1 Ohm a 10 Ohm: 1 ks
- baterie 1,5 V/AA (LR6): 4ks

VÝROBCE: UNI-TREND
