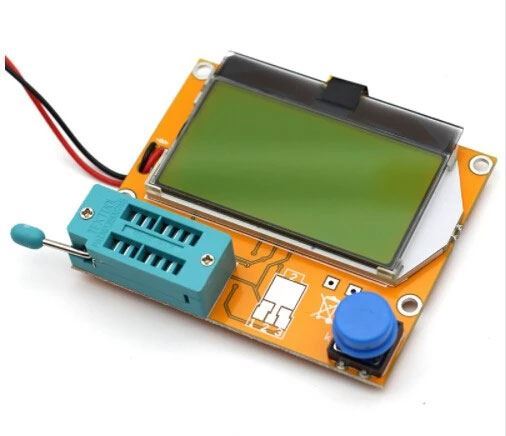

Univerzální tester součástek

Univerzální automatický tester RLC, ESR a polovodičových součástek s procesorem ATmega328.

Pro zobrazení veličin slouží velký, přehledný displej se zeleným podsvícením.
Automaticky rozpozná, schematicky zobrazí a změří mnoho typů součástek:
- rezistory 0,1ohm až 50 Mohm,
- kondenzátory s kapacitou 25 pF až 100mF (pro C>90 nF měří i ESR)
- cívky s indukčností 0,01 mH až 20 H
- tranzistoryJFET, MOSFET, NPN, PNP, Tyristory, triaky (mimo českých tyristorů a triaků !!!)
- diody, dvojité diody, LED diody, usměrňovací diody, zenerovy diody
- automatická detekce součástky a rozmístění pinů

Specifikace:
- napájení 9V (baterie 6F22)
- proud: 25mA
- automatické vypnutí
- 124x64 displej s podsvícením
- rozměry: 72x62mm
- váha: 45g

Obvykle test trvá cca 2 s, pouze velké kapacity a indukčnosti se měří podstatně déle.
!!!! Při měření kondenzátorů je třeba zajistit, aby byly vybité, jinak hrozí zničení testeru !!!!
