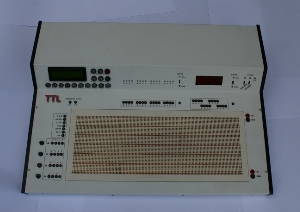

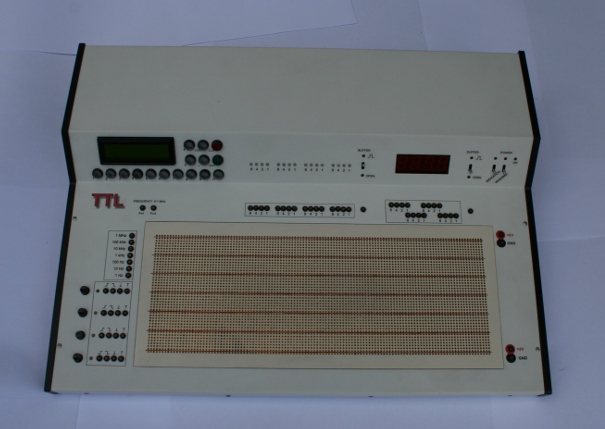

LOGICKÁ STAVEBNICE V2.0 - VÝVOJOVÉ PRACOVIŠTĚ

- propojovací pole 5.236 kvalitních zlacených FRB dutinek
- zdroj 5V / 3A pro napájení testované aplikace
- čtyřnásobný ruční generátor pulzů. kdy stiskem tlačítka jsou generovány statické logické úrovně 0,1 a krátké pulzy
- generátor frekvence 1Hz ... 1MHz v násobcích 10
- generátor nastavitelné frekvence s možností měnit střídu
- 16 komparačních detektorů, které indikují 0 nebo 1
- čtyřmístné zobrazení BCD kódu

Používání zkušebních propojovacích polí je dlouhodobě ověřená zkušenost, kdy lze navrhované zapojení postavit a oživit za zlomek času oproti klasickému letování na univerzální desku plošných spojů. Realizací navrhovaného zapojení na propojovacích polích ušetříme minimálně 90 procent času než při letování a při oživování je tento poměr úspory času obdobný. Nezanedbatelné hledisko je i úspora materiálu. Pokud součástky nezničíme při oživování, tak jsou po skončení opět k dispozici k dalšímu použití. Součástky z letovaných desek většinou končí i s deskou na smetišti….
Základem naší elektronické stavebnice je zkušební pole postavené ze zlacených dutinek FRB konektorů v rastru 2,54 mm, které se vyráběly v 80 letech. Pole zrealizovaná v této době, fungují bez závad do dnešní doby, tedy více než třicet let… V nabídce byly původně tři velikosti, vzhledem již k nedostupnosti dalších dutinek jsou k dispozici pole jen dvou rozměrů – 200 x 100 mm (2.160 bodů) a 320 x 135 mm (5.236 bodů). Pole velikosti 200 x 100 mm lze objednat samostatně a pole 320 x 135 mm již jen jako součást celé elektronické stavebnice. V této velikosti existují poslední tři kusy a není pravděpodobné, že se podaří sehnat další dutinky (více jak 5.200 kusů na jedno pole).
Samostatný celek elektronické stavebnice obsahuje pevný i proměnný generátor obdelníku, generátory jednotlivých impulzů, zobrazení signálu v binárním i desítkovém tvaru. Stavebnice obsahuje dva spínané zdroje 5V / 3A, jeden pro vnitřní elektroniku a druhý pro napájení zkoušené aplikace. Podrobný návod ve formátu pdf je možné stáhnout níže. Pro zájemce o tuto stavebnici nabízíme několik variant: plnohodnotnou verzi se zabudovaným polem 320 x 135 mm, nebo bez tohoto pole. V takovém případě, například při výuce elektroniky, si studenti postaví své aplikace na menších polích a pak je oživí a zkouší připojením ke stavebnici. Pro toto řešení lze nabídnout pole 200 x 100 mm a nebo méně kvalitní pole, která jsou v nabídkách obchodů s elektronickými součástkami.
