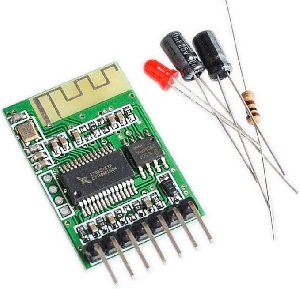

Bluetooth modul pro přenos audia s LED: rychle blikání – není připojeno, pomále blikání – připojeno.

Specifikace:
Pracovní napětí 5V
Dosah: cca 10m
Výstup stereo audio
Výstup pro mute
Rozměry: 30x20mm

Popis výrobku:

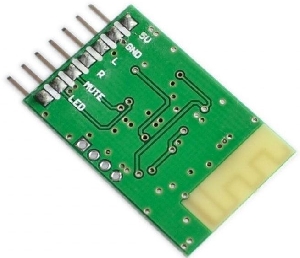

Piny:
– Napájení +5V. Rozsah 4,2...5,1V. Přepětí může modul poškodit.
– GND: zem
– L+R: Výstup audio stereo. Je vhodné použít oddělovací kondenzátor 1uF
– Mute: ovládání zesilovače

Indikátor LED: indikuje tři stavy BT adaptéru. Když není připojeno žádné zařízení, bliká rychle (cca 0,5s).
Připojené zařízení je indikováno pomalým blikáním (cca 1s)pokud dochází k přenosu zvuku, nebo trvalým svitem pokud je přenos neaktivní (v tomto stavu je naopak aktivní výstupní signál MUTE).
RESET: krátkým spojením se zemí je vyvolán reset modulu.

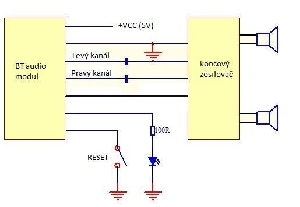

Další doporučení:
Napájení modulu je citlivé na vysokofrekvenční rušení, doporučuje se pro napájení použít lineární stabilizátor napětí (např. 78L05) doplněný o blokační kondenzátory. Pokud je použit DC/DC či AC/DC měnič nebo spínaný zdroj, je vhodné doplnit LC filtr. Rušení po napájení může způsobovat nesprávné připojení Bluetooth.
Uzemnění: pokud dochází při připojení či přenosu zvuku k rušení je třeba překontrolovat zemnící vodiče ev. zvolit zapojení zemnění tzv. do jednoho bodu. Pozornost je třeba také věnovat připojovacímu konektoru, zvolit vhodný typ precizního konektoru nebo provést přímé zapájení do desky (ev. na jednotlivé piny).
Umístění antény BT: anténa Bluetooth jec itlivá na VF frekvence nebo silné elektromagnetické pole. Pokud možno, umístit modul co nejdále od desky koncového zesilovače, spínaného zdroje, neumisťuj ji také v blízkosti kovových krytů či chladičů.
Krabička, zakrytování: vzhledem k tomu, že plášť kovového krytu je efektivní stínění signálu Bluetooth, může kovový kryt zeslabit signál Bluetooth natolik, že nebude možné sestavit spojení (nalézt toto zařízení na Tvém mobilním telefonu či jiném zdroji signálu). Toto je třeba zohlednit při použití BT modulu.
Zapojení LED indikátoru stavu: vzhledem k tomu, že proudová zatížitelnost tohoto výstupu je nízká, doporučuje se pro přímé připojení použít červenou LED doplněnou o odpor 100ohm, nebo výstup doplnit o tranzistor (NPN).
