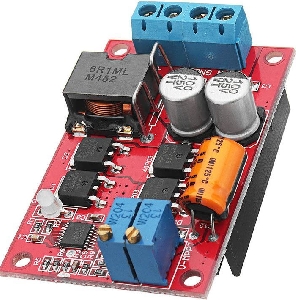

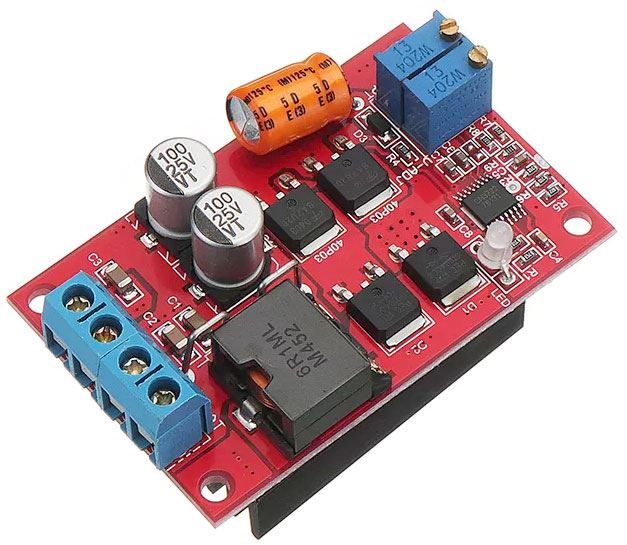

Regulátor 9-12-24V 5A.
Modul regulátoru pro solární systémy 9–24V s bateriemi Li-Ion, Li-Pol, Ni-MH nebo Pb s max. nabíjecím proudem 5A.
Regulátor obsahuje měnič, který upraví V-A charakteristiku napájecího zdroje (solární panel, větrná elektrárna apod.) na úroveň, která je nejvhodnější pro nabíjení připojené baterie.
Tím je dosaženo nejnižších ztrát a nejlepší využití energie ze zdroje.
Při použití olověné baterie 12V lze připojit fotovoltaický panel o výkonu až 60W.

Specifikace:
Vstupní napětí: 8–28VDC
Výstupní napětí: 5–26VDC
Pb baterie: 12/24V
Lithiové baterie: 7,2/10,8/14,4V
Ni-Cd, Ni-MH baterie: 7,2–14,4V
Způsob nabíjení: automatické 3 stupňové
Účinnost 93%
Vlastní spotřeba 3mA
Max.nabíjecí proud: 5A (daný drátovým odporem na regulátoru)
Ochrany: proti přepólování, zkratu, protizpětnému proudu do panelů

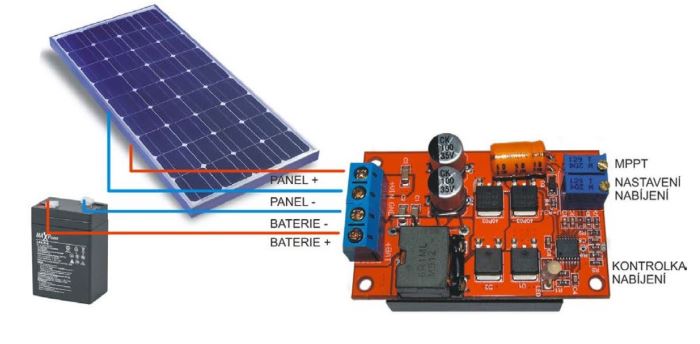

Nastavení:
1) Na regulátoru nastavte trimr "MPPT" do krajní polohy ve směru hodinových ručiček a trimr "charge" do krajní polohy proti směru hodinových ručiček.
2) Připojte solární panel (zajištěte standardní světelné podmínky) nebo náhradní zdroj s napětím, které generuje fotovoltaický panel (18V pro panely se systémovým napětím 12V) a otáčejte trimrem MPPT proti směru hodinových ručiček, dokud se na výstupu neobjeví napětí (LED začne blikat modře)
3) Připojte nenabitou baterii přes A-metr a nastavte trimr "charge" ve směru hodinových ručiček do polohy, při které teče do baterie proud. LED začne blikat červeně.
4) Trimrem MPPT nastavte bod, kdy do baterie teče nejvyšší proud. Tento krok je nutno uskutečnit s osvětleným solárním panelem, který bude s soustavě použitý, aby se vytvořili reálné pracovní podmínky.
5) Nyní připojte zcela nabitou baterii a trimrem "charge" otáčejte proti směru hodinových ručiček do okamžiku, kdy se přeruší nabíjecí proud. Tímto je zaručená ochrana proti přebití.
