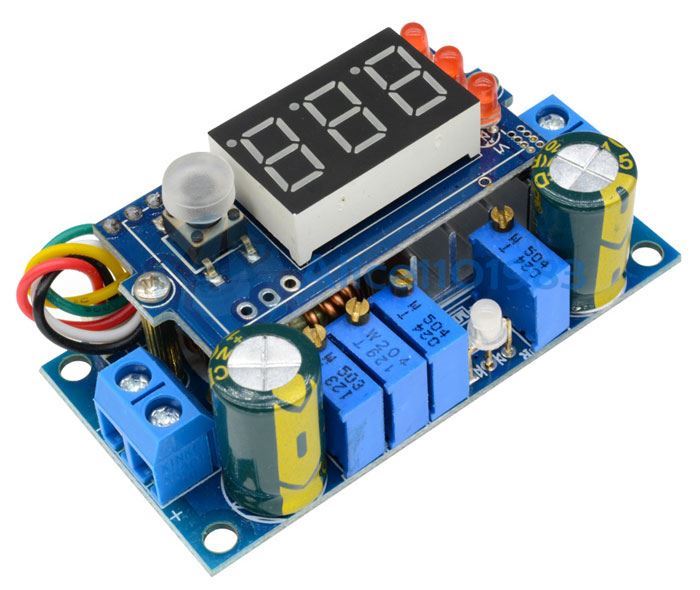

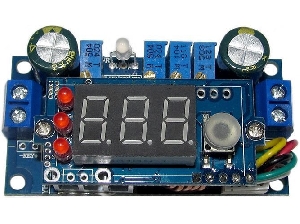

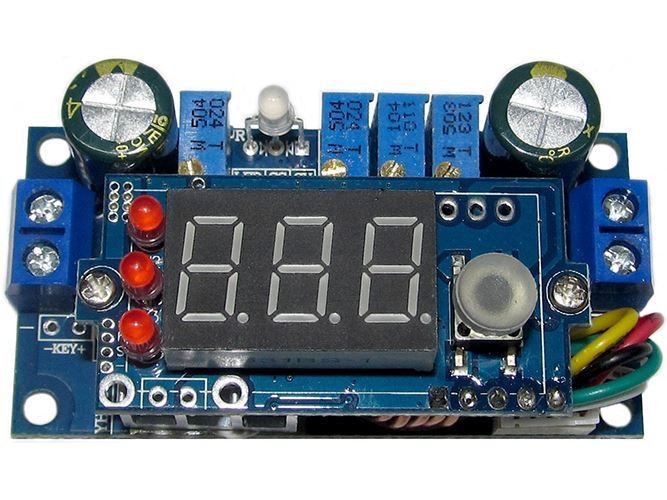

Regulátor MPPT 6-36V 5A, modul s displejem
Modul neizolovaného zdroje s funkcí MPPT vhodný jako solární regulátor nebo nabíječka baterií s konverzí V-A charakteristiky pro nejúčínnější využití energie zdroje.

Specifikace:
Vstupní napětí: 6–36VDC
Výstupní napětí: 1,25–32VDC (přednastaveno 5V)
Výstupní proud: 0,05–5A (trvale max.3A)

Pb baterie: 12/24V
Lithiové baterie: 7,2/10,8/14,4V
Ni-Cd, Ni-MH baterie: 7,2–14,4V
Způsob nabíjení: automatické 3 stupňové
Účinnost 93%
Vlastní spotřeba 3mA
Ochrany: zkratu, proti zpětnému proudu do panelů
POZOR! NEMÁ OCHRANU PROTI PŘEPÓLOVÁNÍ!

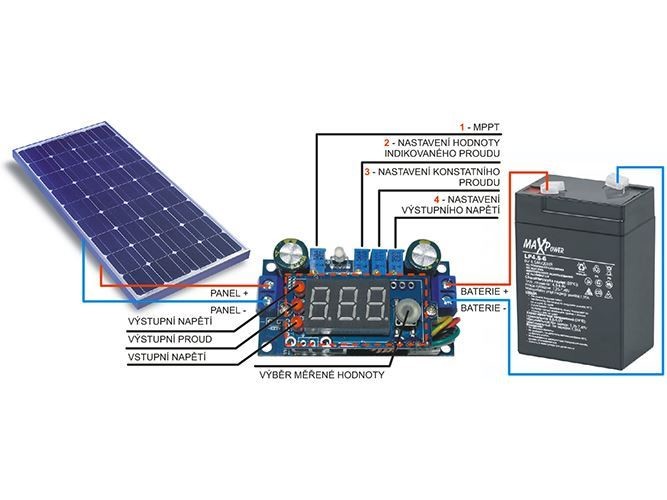

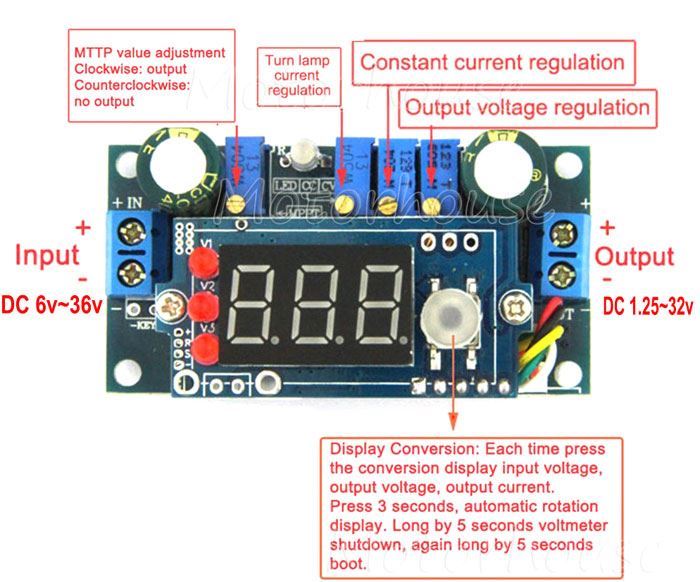

Nastavení:
Výstupní napětí by mělo být nastaveno od výroby na 5V, nabíjecí proud na 3A, indikace LED diodou na 300mA.
1) Připojte solární panel (zajištěte standardní světelné podmínky) nebo náhradní zdroj s napětím, které generuje FV panel (18V pro
panely se systémovým napětím 12V)
2) Trimrem 4 nastavte požadované výstupní napětí.
3) Připojte nenabitou baterii přes A-metr a nastavte trimrem 3 nabíjecí proud, pokud jej chcete omezovat.
4) Trimrem 1 (MPPT) nastavte bod, kdy do baterie teče nejvyšší proud. Tento krok je nutno uskutečnit s osvětleným solárním
panelem, který bude v soustavě použitý, aby se vytvořily reálné pracovní podmínky.
5) Po nabití baterie na plnou kapacitu se nabíjení automaticky přeruší a LED dioda svítí zeleně.
