HM162 Generátor funkcí 1Hz-1MHz - stavebnice

Katalog : 5503-5147
Dostupnost : skladem
přidat do mého seznamu oblíbených položek
cena eshop s DPH :311,- Kč
cena na prodejně :321,- Kč
sleva :3,12 %

množstevní slevy eshop (Kč)
počet
bez DPHvč. DPH
1 ks
257,-311,-

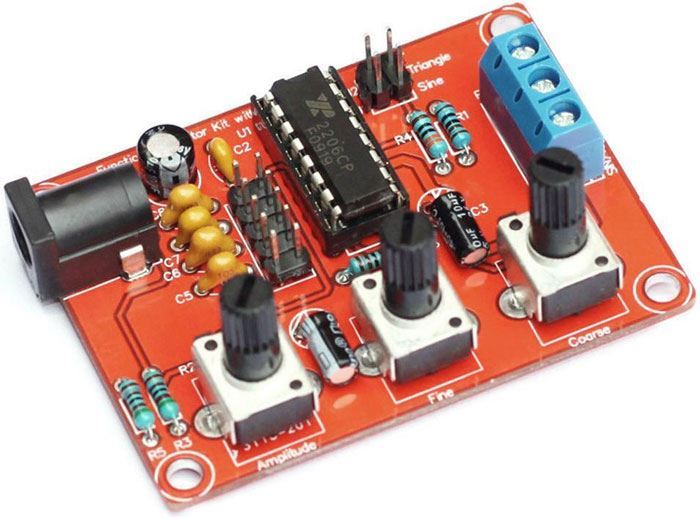

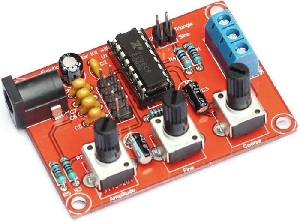

Stavebnice Signální generátor sinus, delta a obdélník 1Hz-1MHz s XR2206

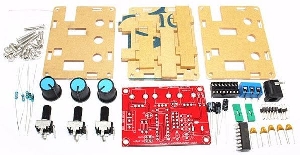

Stavebnice signálního generátoru sinusového, trojúhelníkového a obdélníkového signálu pro všestranné použití. Opatřená akrylovým obalem.

Specifikace:
Napájení 9–12VDC
Frekvence 1Hz-100kHz sinus+trojúhelník
1Hz-1MHz obdélník
Zkreslení: <1% (1kHz)
Impedance: 600ohm

Sinusový signál:
Amplituda: 0–3V při napájení 9VDC
Zkreslení: <1% (při 1kHz)
Stabilita signálu: +0.05dB (1Hz – 100kHz)

Trojúhelníkový signál:
Amplituda: 0–3V při 9V DC napájení

Obdelníkový signál:
Amplituda: 8V (bez zátěže) při 9V DC napájení
Doba náběžné hrany: <50ns (při 1kHz)
Doba sestupné hrany: <30ns (při 1kHz)
Nesymetrie signálu: <5% (při 1kHz)

Použití:

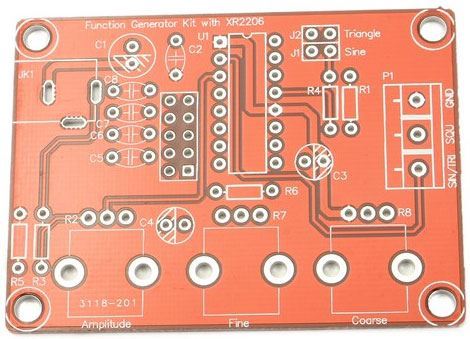

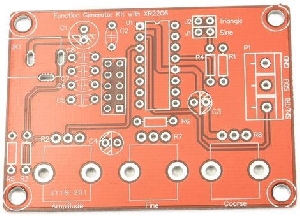

Stavebnice nepotřebuje k oživení žádné měřící přístroje a lze ji používat po osazení DPS součástkami a připojení napájecího napětí 9–12V. Obvod XR2206 vložte do patice až nakonec.

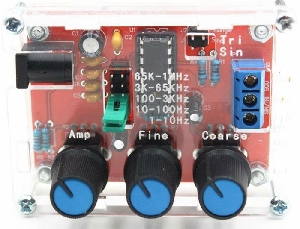

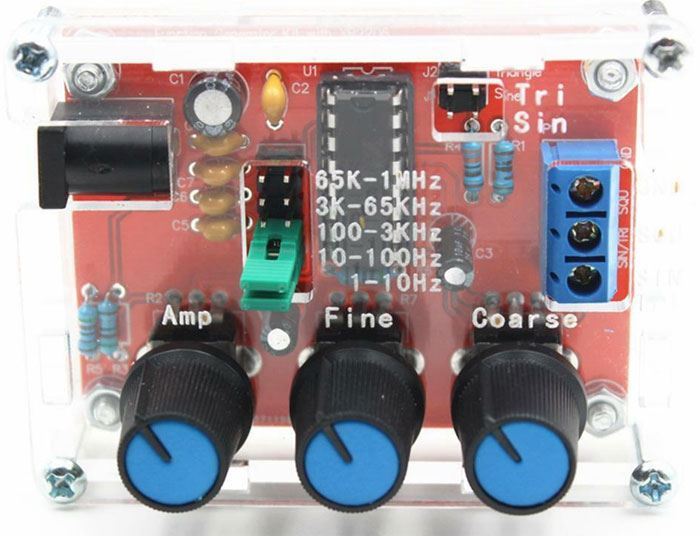

Zkratovací jumper J1 a J2 slouží k volbě kmitočtů a přepínání sin/trojúhelník, potenciometry k nastavení frekvence v rámci zvoleného rozsahu a k nastavení amplitudy.
