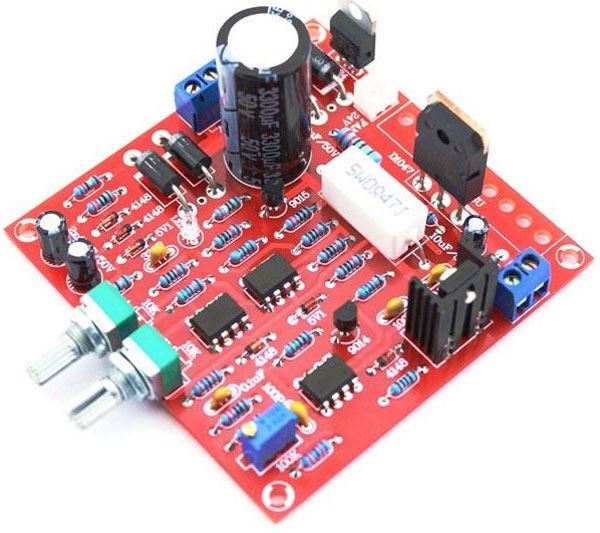

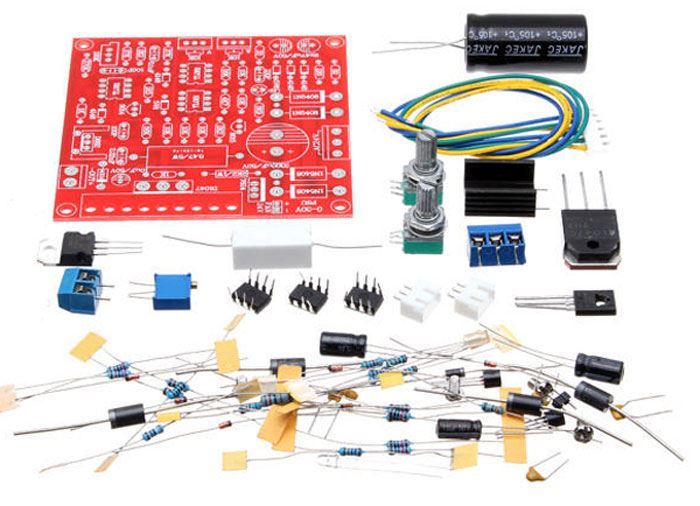

Stavebnice plynule regulovatelného analogového zdroje 0–30V/2mA-3A , který může mít charakter laboratorního zdroje s výhodami analogového provozu (absence rušení).

Specifikace:
Vstupní napětí: 24VAC
Vstupní proud: max 3A
Výstupní napětí: 0–30VDC
Výstupní proud: 2mA-3A
Zvlnění výstupního napětí: <0.01%
LED indikátor proudového omezení
Rozměry DPS: 84x84mm

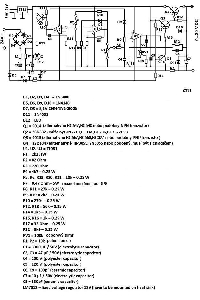

Pokyny k sestavení:

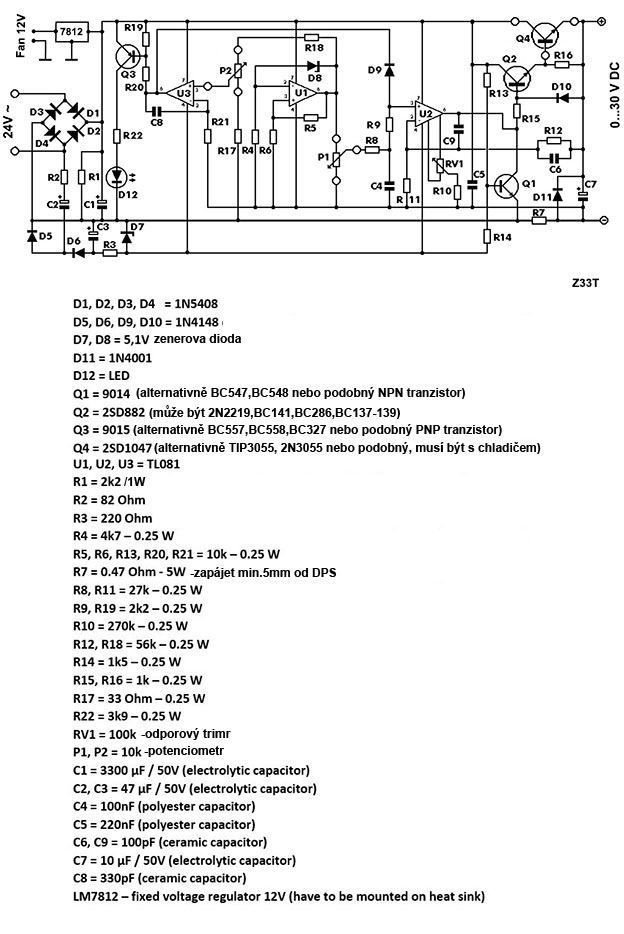

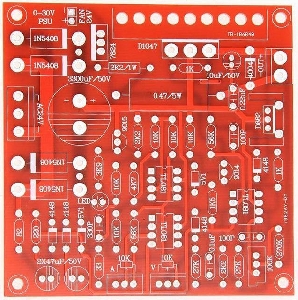

Sestavení stavebnice je velmi jednoduché díky masce na DPS s hodnotami a typy všech součástek, takže není nutno používat montážní plán.
Přesto je vhodné připomenout několik zásad:
-výkonovýodpor 0,47R/5W pájejte min.5mm od DPS, aby ji sálající teplo nepoškodilo
-pro výkonový tranzistor zajištěte dostatečné chlazení. Při nejnepříznivějších podmínkách (napájení 1V, odběr 3A) je odpadníteplo okolo 100W
-při prvním zapojení otočte potenciometry P1 a P2 pro regulaci napětí a proudu do pravé krajní polohy a trimrem RV1 nastavte na výstupních svorkách nulové napětí.
