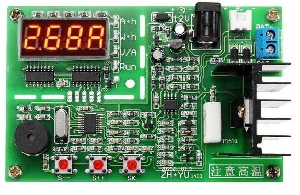

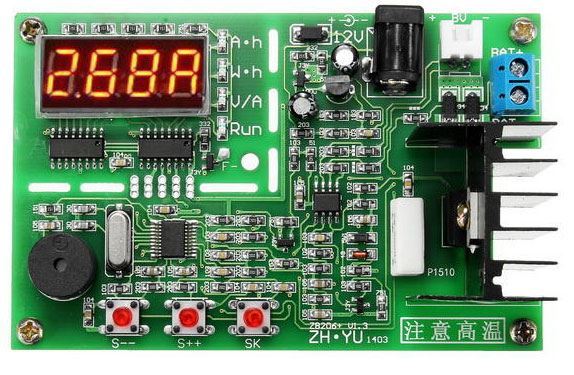

Tester článků, baterií a powerbank do napětí 8,5V.
Modul změří kapacitu a vnitřní odpor článku nebo baterie s napětím 1,2–8,5V a rovněž i kapacitu powerbanky s výstupem USB.
Měří pomocí času, vybíjecího proudu a svorkového napětí.

Specifikace:
Napájení: 12VDC/<35mA (konektor DC 5,5x2,1mm)
Max napětí měřeného článku nebo powerbanky: 8,5V
Max nepřesnost při měření času a vybíj. proudu: ±1%
Max nepřesnost při měření napětí: ±1%
Max. celková tolerance měření při Ivyb:
0,1–0,2A=2,5%, 0,3–0,5A=1,6%, 0,6–1,0A=1,2%, 1,1A-2,6A=1%
Rozměry: 97x62x38mm/47g

Návod k použití:
1) Připojte plně nabitý měřený článek nebo powerbanku ke svorkám BAT+ a BAT-.
Použijte co nejkratší vedení a co nejsilnější vodiče s ohledem na jmenovitou kapacitu článku.
Pro článek 18650 stačí přívody 2x1mm2. Připojte napájecí napětí 12V.
2) Tlačítky S++ a S-- nastavte vybíjecí proud v rozsahu 0,1–2,6A a poté stiskněte tlačítko SK pro zahájení měření.
Kontrolka RUN se rozsvítí.
Po ukončení testu začne blikat displej s údajem kapacity a kontrolka RUN zhasne.
3) Stiskem tlačítka SK je možno postupně zobrazit kapacitu (Ah), Energii (Wh) a vypínací napětí (V)

Chybová hlášení:
Err1: napětí článku nebo baterie je vyšší, než 8,5V
Err2: napětí článku nebo baterie je nižší, než nastavená hodnota koncového napětí, článek je přepólovaný nebo není zapojeno 4-vodičové připojení pro měření vnitřního odporu.
Err3: článek nebo baterie neumožňuje nastavený vybíjecí proud nebo je vnitřní odpor článku vysoký.
Err4: poškozený výkonový tranzistor
Err5: překročení max. zatěžovacího výkonu 12W (lze vypnout v nastavovacím režimu)
Err6: napájecí napětí je mimo povolený rozsah 11–14V

Režim měření vnitřního odporu:
Aktivuje se připojením napájecího napětí současně se stiskem tlačítka S--.

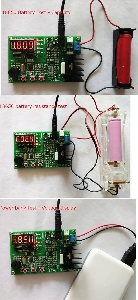

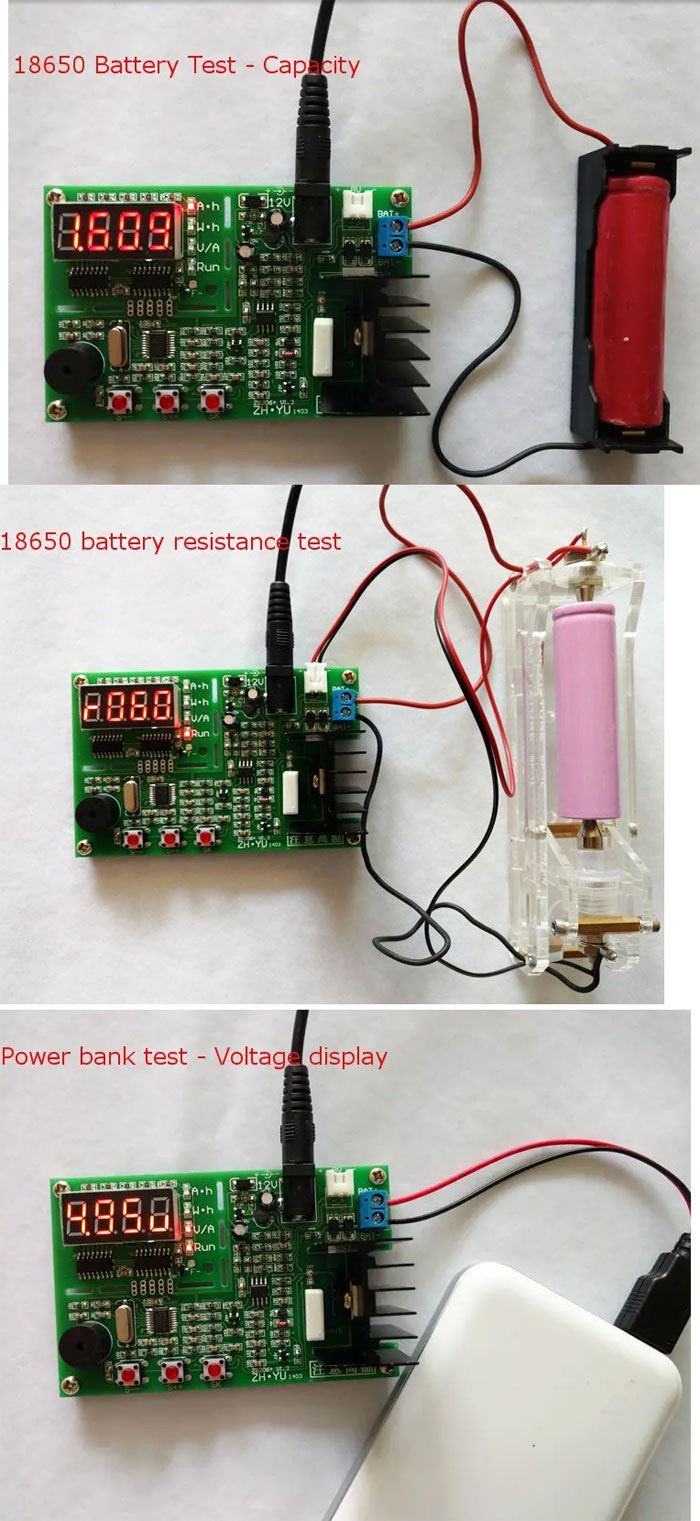

Pracuje pouze se 4-vodičovým připojením, viz. obr. a nastavení.
Údaj na displeji je v miliohmech, tlačítkem SK lze zobrazit rovněž svorkové napětí článku.
Režim měření vnitřního odporu lze ukončit odpojením napájecího napětí

Režim konfigurace:
Aktivuje se připojením napájecího napětí současně se stiskem tlačítka SK.
Tlačítky S++ a S-- lze volit jednotlivé režimy nastavení:
- 2–4vodičové připojení (LJ2,LJ4)
- automatická detekce článku nebo baterie: (AUoN, AUoF). Pokud je autodetekce vypnutá, lze v testovacím režimu upravit i vypínací napětí v rozsahu 1–6V po 0,1V (tlačítky S-- a S++)
- zvukový alarm při ukončení měření: (BEoN,BEoF)
- limit výkonu 12W (LPoN,LPoF)-lze zrušit při použití ventilátoru - viz níže
- ovládání ventilátoru (S00,S05,S10) S00-běží vždy, S05-beží nad 5W, S10-běží nad 10W.
Ventilátor lze připojit mezi plošku F- a kladný pól napájení.
