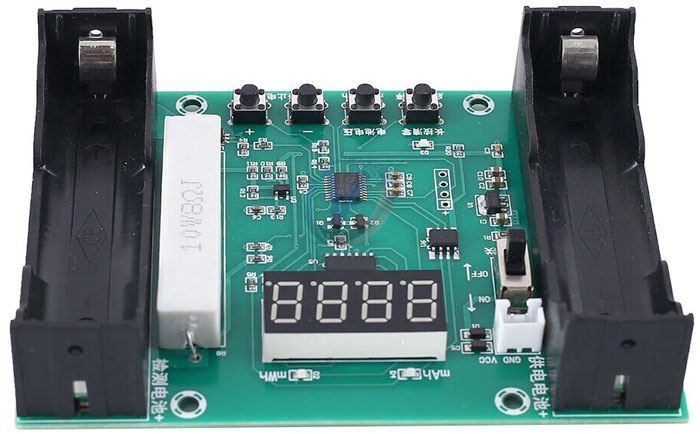

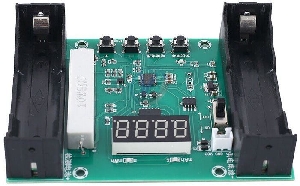

Modul testeru Li-Ion článků 18650, měřič kapacity
Modul změří kapacitu (mAh), uloženou energii (mWh) a napětí (V) jednoho článku Li-Ion18650.
Napájen může být vnějším zdrojem 5–12V nebo článkem 18650 (druhý napájecí slot na modulu). Výsledek měření je po provedeném testu zobrazen na LED displeji do doby resetu zařízení.

Specifikace:
Pracovní napětí: DC 5V-12V nebo Li-Ion článek 18650
Pohotovostní proud: 5–7mA
Vybíjecí proud: 500mA
Zátěž: odpor 8ohm 10W
Přesnost měření napětí: 0,1V
Přesnost měření kapacity: 1mAh
Přesnost měření energie:1mWh
Pracovní teplota: –25°C ... +85°C
Vlhkost: 5% ... 95%RH
Rozměry: 110x80x25mm
Obecné vlastnosti Li-Ion článku 18650:
Jmenovité napětí: 3,7V
Napětí pro zastavení vybíjení: 2,75V
Napětí pro obnovení nabíjení: 3,24V
Doporučené nabíjecí napětí v okamžiku plného vybití (U=2,75V): 3,5V
Doporučené nabíjecí napětí při dosažení stavu plného nabití: 4,2–4,35V
Max.svorkové napětí článku: 4,35V
Nadměrné vybíjení zkracuje životnost článku

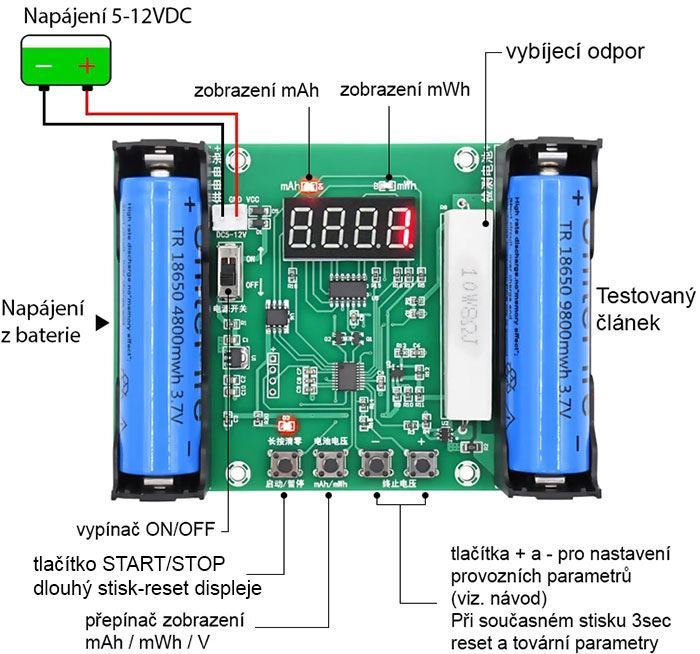

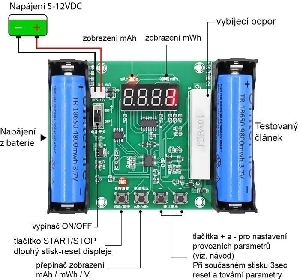

Návod k použití:
1) Připojte pracovní napětí DC 5V...12V ke konktoru nebo vložte napájecí článek 18650 do levého držáku baterie.
2) Nainstalujte testovaný článek 18650 do pravého držáku baterie.
3) Zapněte vypínač napájení. Na displeji se zobrazí aktuální napětí testovaného článku.
4) Opakovaným krátkým stiskem tlačítka + nebo – nastavte napětí pro ukončení vybíjení. Doporučené napětí měřeného článku pro ukončení testu je 2,75V. Současným stiskem tlačítka + a – po dobu 3s se nastaví tovární parametry.
5) Krátkým stiskem levého tlačítka se spustí test článku. Poté se rozsvítí LED indikátor D3 umístěný nad startovacím tlačítkem.
6) Krátkým stiskem druhého tlačítka zleva lze přepínat aktuální zobrazení displeje na mAh / mWh / V.
7) Dlouhým stisknutím levého tlačítka lze vymazat naměřené hodnoty.
8) Modul ukončí vybíjení-testování článku po dosažení nastaveného napětí pro ukončení testu. Poté začné blikat LED dioda D3 (při měření trvale svítí). LED displejukazuje naměřenou kapacitu, energii a napětí článku.
9) Odhad doby měření: Vybíjecí proud je 500mA. Pokud je kapacita článku 2000mAh, bude doba měření cca 4 hodiny.
