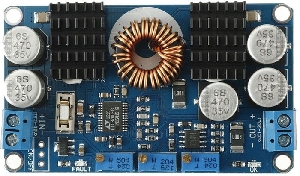

Napájecí modul, step-up/step-down měnič CC/CV 10A /DC-DC nabíječka/
Impulsní neizolovaný step-down/step-up měnič DC-DC s nastavitelným výstupním napětím i proudem pro všestranné použití, např. pro napájení vývojových kitů Arduino,Raspbery apod, senzorů, motorů a jiných zařízení.
Funguje jako převodník napěťových úrovní, kdy je možné výstupní napětí oproti vstupnímu v daném rozsahu snižovat i zvyšovat.
Regulátor lze využít také k regulaci nabíjení baterií či akumulátorů, např. při propojení více akumulátorů v moderních vozidlech, kdy se nabíjení startovací baterie kvůli emisím velmi omezuje.
Své uplatnění nalezne i v regulaci výstupu solárních panelů.

Specifikace:
Vstupní napětí: 5–32VDC
Výstupní napětí: 1–30VDC
Max.konstantní výst.proud: 6A
Špičkový proud: 10A
Účinnost: 75–98%
Indikace správného provozu LED diodou(LED OK)
Indikace ochrany zdroje: LED Fault
Pracovní teplota: –30° až 85°C
Rozměry: 77x45x14mm

Návod k použití:

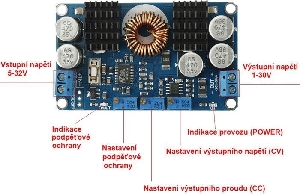

Levým trimrem (pohled shora, trimry nahoře) lze nastavit výstupní napětí. Otáčením po směru hodinových ručiček se napětí zvyšuje, naopak snižuje. (V OUT-SET)
Prostředním trimrem lze nastavit omezení výstupního proudu (CC-SET)
Pravým trimrem lze nastavit práh podpěťové ochrany vstupního napětí (ochrana zdroje-UV SET).
V případě, že je napětí na vstupu menší, než je nastaven podpěťový práh, rozsvítí kontrolka FAULT a výstup se deaktivuje. Otáčením po směru hodinových ručiček se max. napětí zvyšuje, naopak snižuje.

Upozornění:
Při přepólování vstupního napětí dojde ke zničení modulu!
