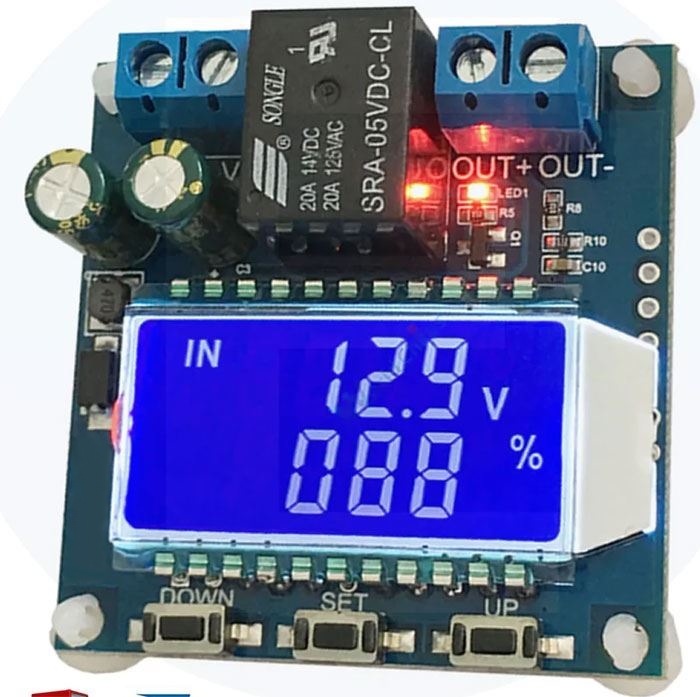

Nabíjecí kontrolér pro Pb, Li-Ion a LiFePO4 baterie.
Modul je určen pro ochranu baterie proti nadměrnému vybití nebo přebíjení (pouze jedna zvolená funkce).
Je doplněn časovačem, který umožní prodloužit připojení baterie k nabíječce nebo zátěži po nastavenou dobu i po detekci vypínacího napětí.

Specifikace:
Pracovní napětí: 6–60V DC
Krok nastavení připojovacího i vypínacího napětí: 0,1V
Přesnost: 0,1V
spínací prvek = relé 10A
rozměry: 79x42x15mm

Nastavení parametrů.
- nastavení parametrů se spouští dlouhým stisknutím tlačítka SET
- poté se jednotlivé parametry přepínají krátkým stisknutím tlačítka SET
- pomocí tlačítek UP/DOWN lze nastavit požadované hodnoty
- pro ukončení nastavení stiskněte dlouze tlačítko SET

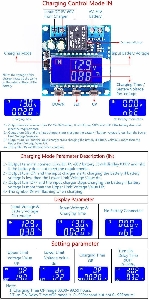

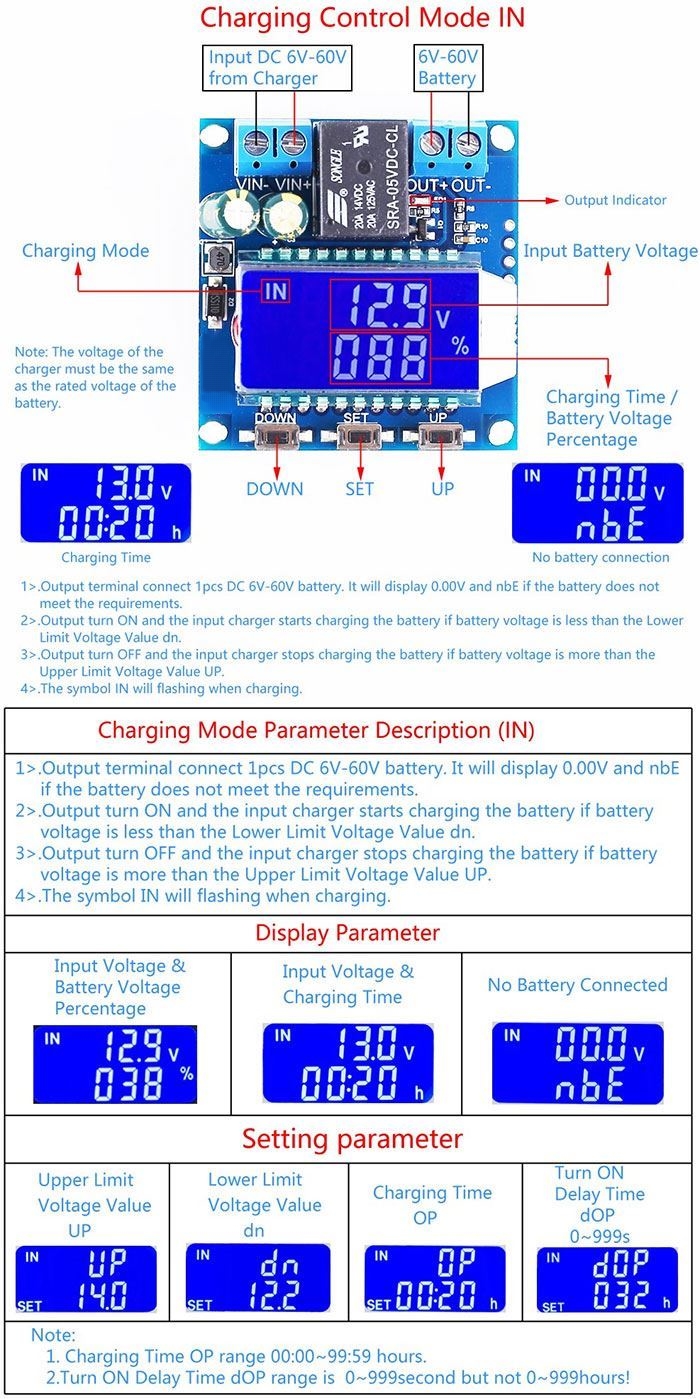

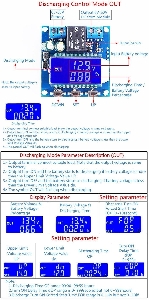

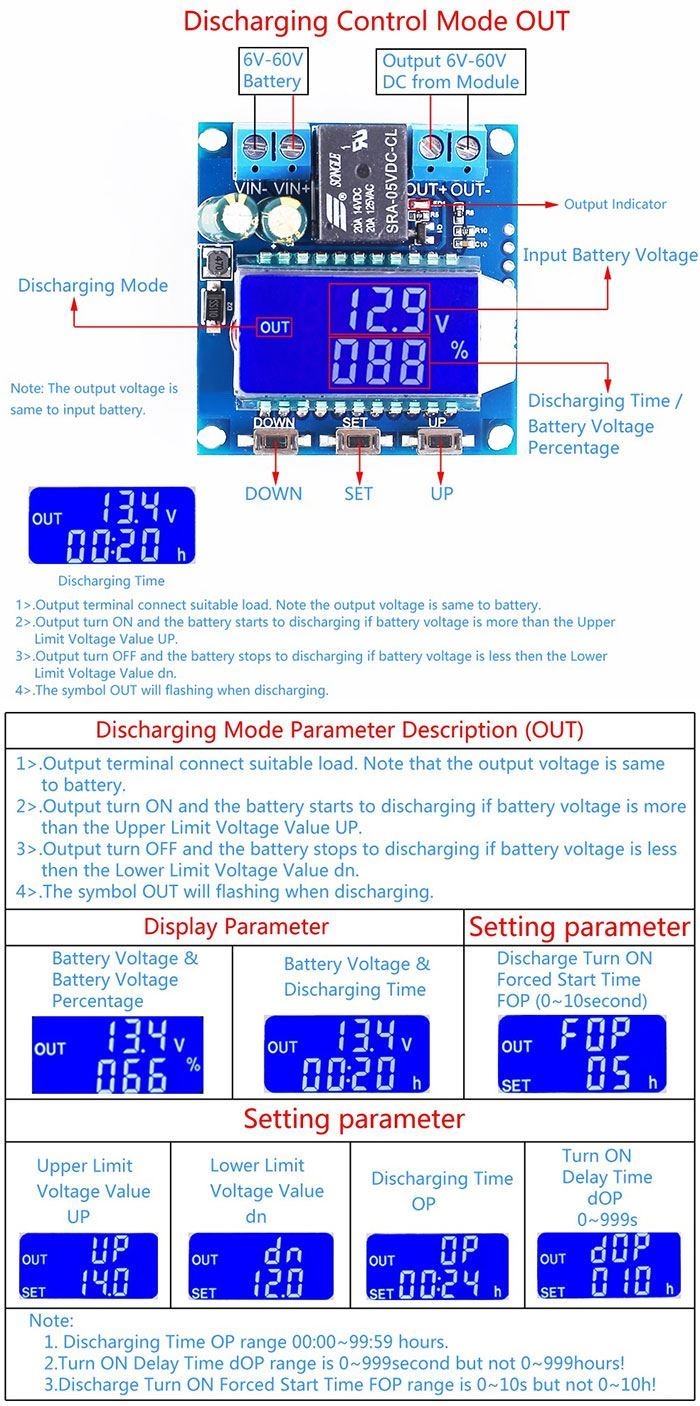

Funkce řízení doby nabíjení/vybíjení
- když je časový parametr OP nenulový, je aktivováno řízení času nabíjení/vybíjení.
- po sepnutí relé nabíjení / vybíjení začne odpočítávání, po uplynutí času se relé automaticky odpojí, aby se dokončil proces nabíjení/vybíjení, pokud je čas dokončen, v režimu nabíjení je detekční napětí nižší než dolní mezní napětí dn nebo v režimu vybíjení je detekční napětí vyšší než horní mezní napětí UP a funkce řízení doby nabíjení se automaticky vypne a bliká. Označte H: ER připomíná uživatelům, že nastavení časového parametru je nerozumné, stiskněte libovolnou klávesu pro zastavení blikání,
Když není ovládání doby nabíjení/vybíjení zapnuté, produkt zaznamená celý čas. Při vstupu do rozhraní zobrazení času blikání ukazuje čas nabíjení, poté opuštění rozhraní zobrazení času nebo vymazání při příštím zapnutí nabíjení (sepnutí relé).
Funkce zpožděného zapnutí (0–999 sekund):
dokončení nabíjení/vybíjení, interval mezi opětovným otevřením,

3.4 Čas nuceného startu vedením výboje (0–10S): Po splnění podmínky vedení relé je relé nuceno sepnout (0–10S), aby bylo znovu zjištěno napětí baterie. Tato funkce je zaměřena především na funkci vybíjení. Některá testovací zátěže srazí spodní mezní napětí okamžitě v okamžiku vedení, což povede k odpojení ochrany a selhání normálního procesu vybíjení.
