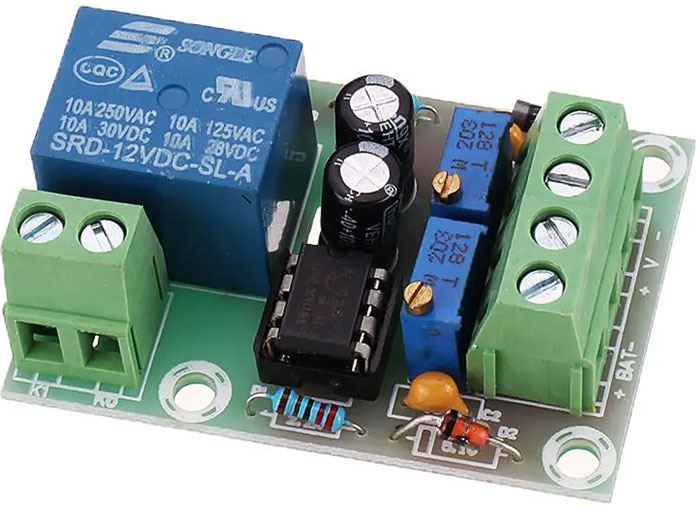

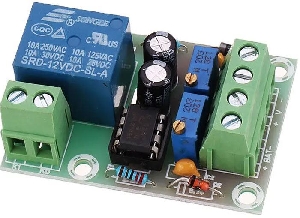

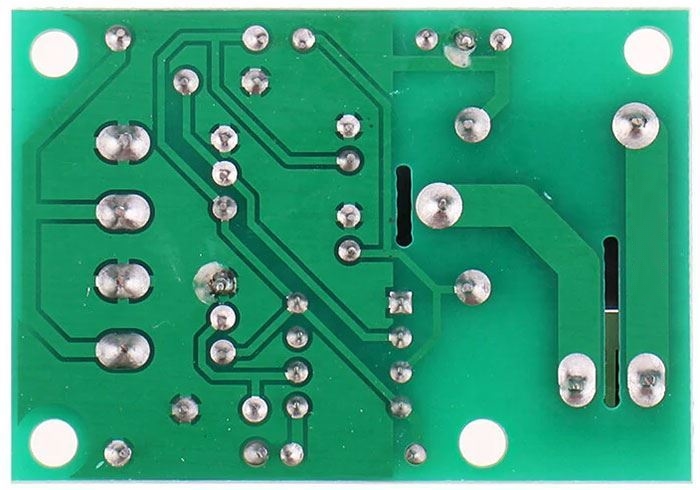

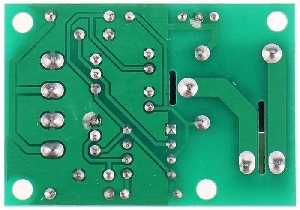

Modul pro kontrolu nabíjení baterie 12V.
Modul je primárně určen pro kontrolované připojení nabíječky k nabíjené baterii tak, aby nedocházelo k hlubokému vybíjení a přebíjení.
Modul hlídá připojení nabíječky v nastaveném rozsahu svorkového napětí baterie, ale lze jej využít i pro jiné účely, např. pro paralelní propojení dvou baterií pouze při jejich nabíjení nebo připojení spotřebiče k baterii jen pokud je nabíjena ze zdrojové soustavy, např. trojkombinační lednici v karavanu.
Nabízí tedy mnohostranné využití s cílem ochránit akumulátor proti nadměrnému vybití nebo přebití.

Specifikace:
Napájení: 12V z kontrolované baterie
Napěťový rozsah pro sepnutí relé: 10 až 16V
Max. zatížení kontaktu relé: 230VAC/10A
Rozměry: 50x32x18mm

Nastavení:

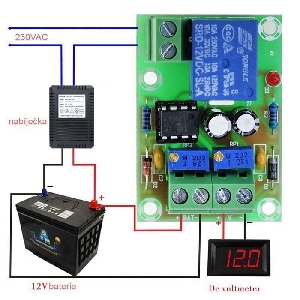

K uvedení do provozu je nutný regulovatelný zdroj 15V a voltmetr.
Trimr VR1 nastavíme na maximum proti směru hodinových ručiček.
Trimr VR2 nastavíme na maximum ve směru hodinových ručiček (viz.obr).
Připojíme napájecí napětí a zvyšujeme jeho hodnotu až na mez, kdy má býtzahájeno nabíjení (odzkoušeno na 11V).
Trimrem VR2 otáčíme pomalu proti směru hodinových ručiček až do bodu, kdy sepne relé a rozsvítí se LED dioda.
Nyní zvýšíme napájecí napětí na hodnotu, kdy má dojít k ukončení nabíjení (odzkoušeno na 16V).
Trimrem VR1 otáčíme pomalu ve směru hodinových ručiček až rozepne relé a zhasne LED dioda.
Tímto je modul nastaven a připraven pro použití.
