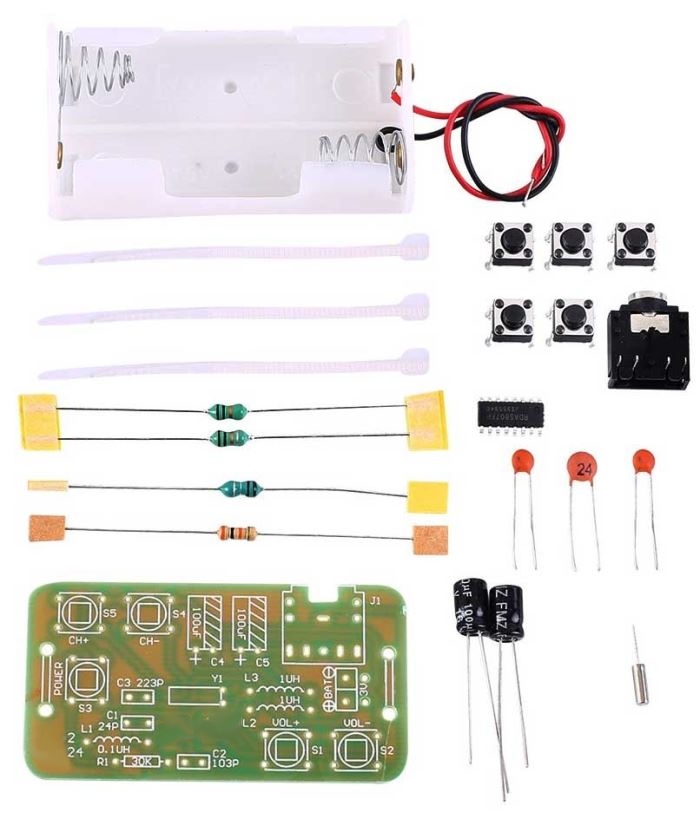

Stavebnice přijímače FM 76–108MHz s nf výstupem na sluchátka nebo koncový zesilovač.
Velice jednoduchá konstrukce bez nastavovacích prvků zajišťuje funkčnost na první zapojení.
Specifikace:
Frekvenční rozsah: 76–108MHz
Napájení: 3VDC
Odběr cca 20mA
Výstup: stereo 2x 32ohm
Rozměry: 57x32x20mm
Postup při sestavení:

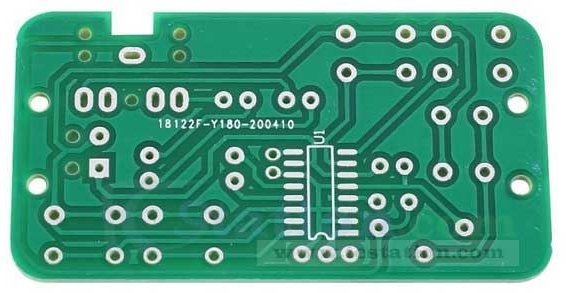

1: Osaďte IO SMD SOP-16 na pozici U1.
Tečka na IO je orientovaná stejným směrem, jako značka na plošném spoji.
Pájejte opatrně a jeden vývod nepájejte déle, než 1sec, aby se IO lokálně nepřehřál.
2: Osaďte ostatní pasivní součástky.
Dejte pozor na polaritu elektrolytických kondenzátorů.
3: Osaďte zdířku jack 3,5 stereo na pozici J1
4: Připojte káblíky držáku baterie a držák spojte stahovacími páskami s tištěným spojem.

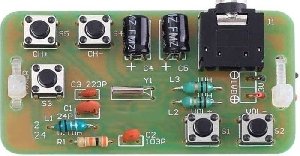

5: Zkuste funkčnost přijímače.

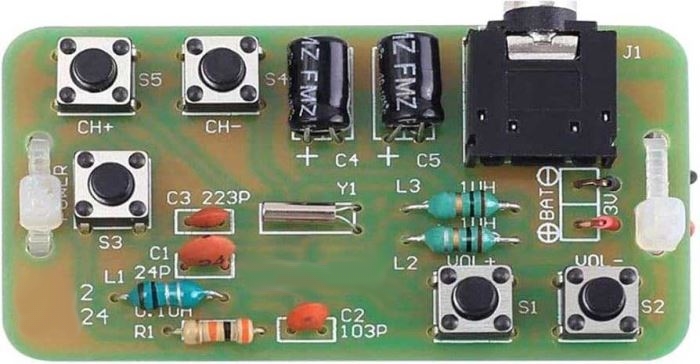

Tlačítkem S3 (Power) lze přijímač zapnout nebo vypnout, tlačítky S4 a S5 (CH+, CH-) lze vyhledávat stanice a tlačítky S1 a S2 (VOL+, VOL-) upravovat hlasitost.
Jako anténa slouží káblík ke sluchátkům, konkrétně jeho společný přívod.
V případě kratšího připojení k zesilovači můžete zkusit experimentovat a připojit anténu (ideálně cca 75cm) na horký konec tlumivky L1
