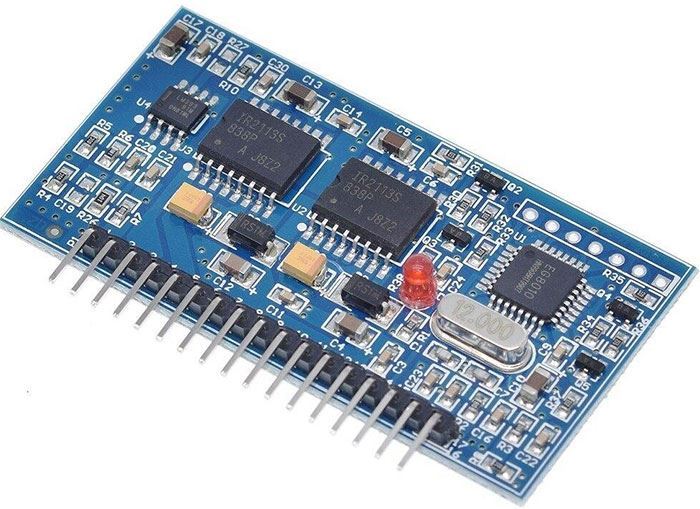

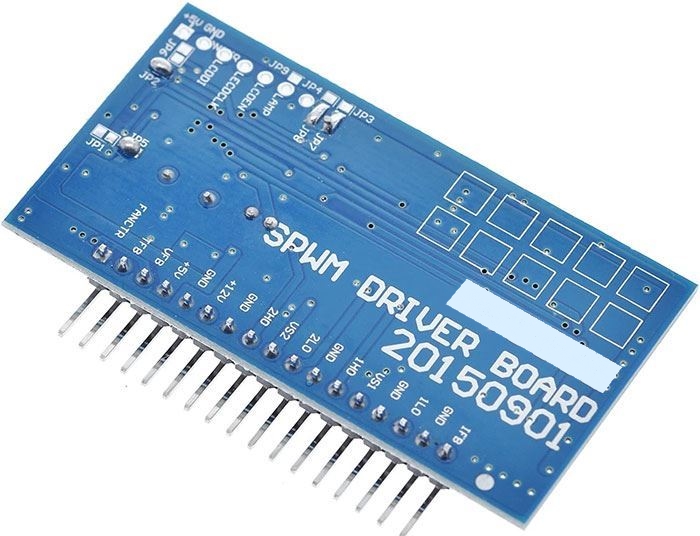

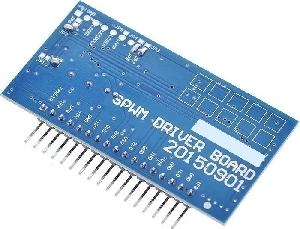

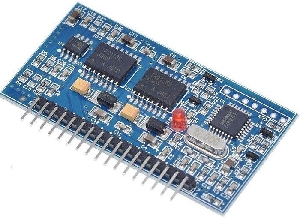

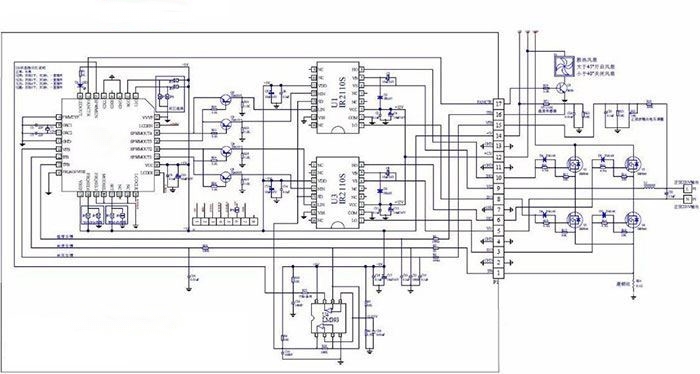

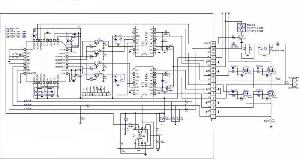

Generátor čisté sinusovky 50/60Hz pro měniče DC-AC.

1. Popis produktu
Digitální a plně funkční čistý sinusový invertorový generátorový čip s řízením mrtvé zóny, který se používá pro dvoustupňovou architekturu konverze napájení DC-DC-AC nebo jednostupňovou konverzi DC-AC napájecího frekvenčního transformátoru.
Externí 12MHz krystalový oscilátor, může realizovat čistý sinusový 50Hz nebo 60Hz invertorový dedikovaný čip s vysokou přesností, nízkým zkreslením a harmonickými.
Čip využívá technologii CMOS a integruje funkce, jako je sinusový generátor SPWM, řídicí obvod mrtvého času, multiplikátor amplitudového faktoru, obvod měkkého startu, ochranný obvod, sériové komunikační rozhraní RS232 a modul sériového ovladače LCD12832.

2. Vlastnosti produktu
- 5V jediné napájení
- Nastavení kolíků 4 druhy čisté sinusové výstupní frekvence:
50Hz čistá sinusová vlna pevná frekvence
60Hz čistá sinusová vlna pevná frekvence
0–100Hz čistá sinusová vlna nastavitelná
0–400Hz čistá sinusová vlna nastavitelná
- Unipolární a bipolární modulace
- Samostatné ovládání mrtvé zóny, nastavení pinů 4 druhy času mrtvé zóny:
300 nS čas mrtvé zóny
500 nS čas mrtvé zóny
1,0 uS čas mrtvé zóny
1,5 uS čas mrtvé zóny
- Externí 12MHz krystalový oscilátor
- PWM nosná frekvence 23,4kHz
- Zpracování zpětné vazby napětí, proudu a teploty v reálném čase
- Funkce ochrany proti přepětí, podpětí, nadproud, přehřátí
- Doba odezvy režimu měkkého startu nastavení pinů je 1 s
- Sériová komunikace pro nastavení výstupního napětí, frekvence a dalších parametrů
- Externí sériový port 128x32 LCD modul zobrazuje napětí, frekvenci, teplotu, proud a další informace měniče

3. Oblasti použití
- Jednofázový čistě sinusový měnič
- Fotovoltaický měnič
- Měnič větrné energie
- Nepřerušitelný zdroj napájení Systém UPS
- Systém digitálního generátoru
- Napájení IF
- Jednofázový regulátor otáček motoru
- Jednofázový měnič
- Sinusový stmívač
- Sinusový regulátor
- Sinusový generátor
