Stavebnice poplašného zařízení reagujícího na náklon, kdy sepne spínač náklonu a dále má funkci dotykového alarmu při kontaktu s pinem P1.

Popis zapojení:

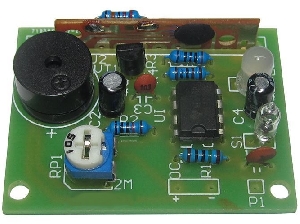

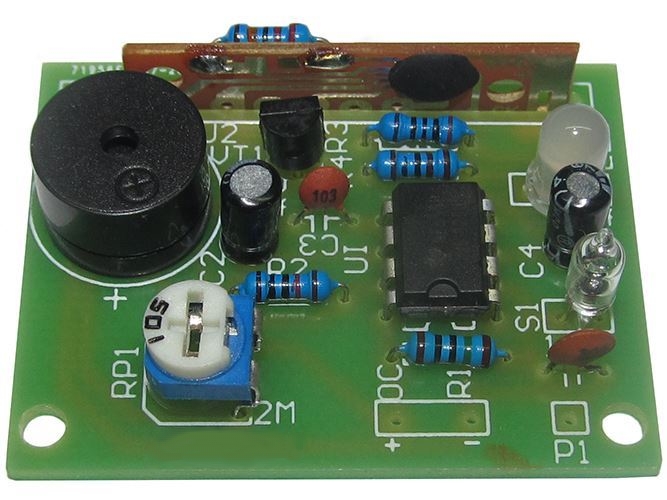

Alarm je realizován na jednostranném plošném spoji doplněným zvukovým modulem.

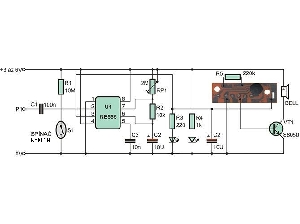

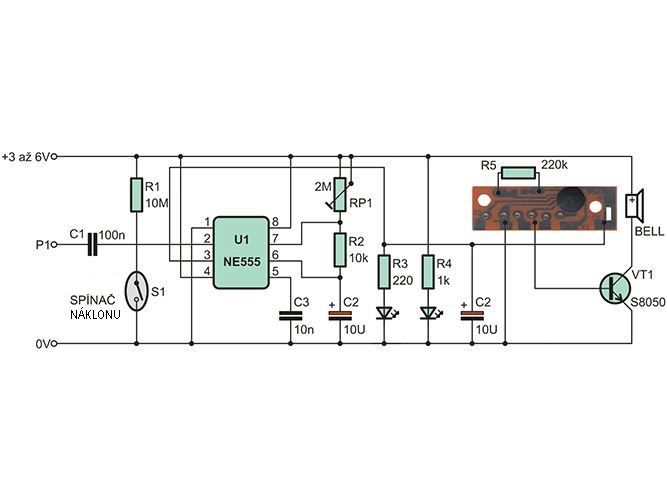

V zapojení je použitý známý časovací obvod NE555.
Trimrem RP1 se nepatrně nastavuje délka alarmu po odeznění poplašného stavu.
Ten lze spustit buď náklonem alarmu (celé DPS), nebo dotykem na pin P1.
K napájení je možno použít dvě tužkové baterie v dodaném držáku, nebo zdroj 3 až 6V.

Uvedení do provozu:
K uvedení do provozu je třeba zdroj 3 až 6V, nebo tvě tužkové baterie (nejsou součástí stavebnice) a univerzální měřící přístroj např. digitální multimetr.
Zkontrolujeme správnost zapájení všech součástí.
Je-li vše v pořádku, očistíme desku od zbytků pájení, např. lihem nebo lihobenzinem.
Při použití zdroje naměříme odběr 2mA při 3V a 6mA při 6V, po spuštění alarmu odběr stoupne na 90mA při 3V a 180mA při 6V.
Trimrem RP1 se dá nastavit nepatrně délka trvání alarmu.

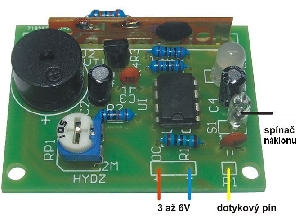

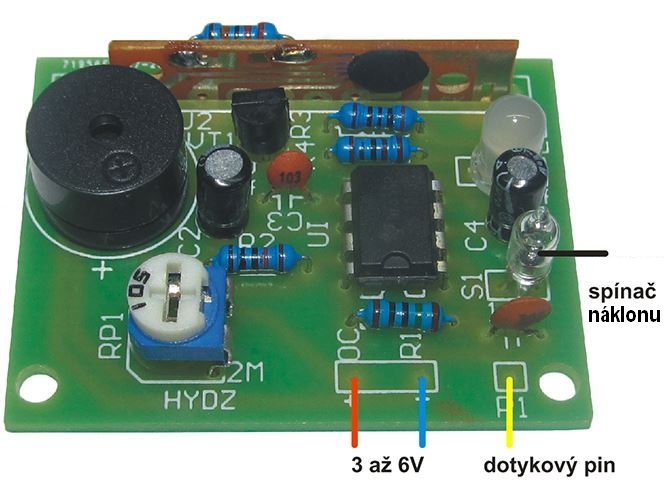

Alarm lze aktivovat náklonem celého zařízení, nebo dotykem na pin P1.
Pokud je vše funkční, je alarm připravený pro použití.

Technické údaje:
Napájení: 3 až 6VDC
Odběr v klidu: 2mA při 3V, 6mA při 6V
Odběr při aktivaci alarmu: 90mA při 3V, 180mA při 6V
Rozměry plošného spoje: 43 x 33mm
