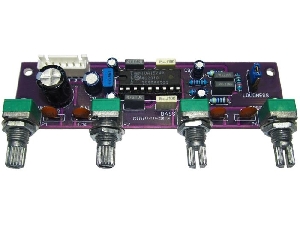

Stavebnice nf předzesilovače s korekcemi.
Korekční nf předzesilovač s TDA1524 od firmy Philips.
Jedná se o integrovaný předzesilovač, korektor hloubek a výšek, regulátor hlasitosti a vyvážení kanálů.
Všechny funkce jsou řízeny stejnosměrným napětím, což eliminuje potřebu tandemových potenciometrů, nutných u diskrétního řešení.
Obvod má doporučené napájecí napětí 12 až?15VDC, s kterým dosahuje relativně dobrých technických parametrů.
Předzesilovač je doporučován do výrobků spotřební elektroniky a méně náročných nf aplikací.


Napájení: 12 až 15VDC
Zesílení: 0 až +20dB
Maximální výstupní napětí: 3V
Vstupní impedance: >10 kOhm
Výstupní impedance: <300 Ohm
Kmitočtový rozsah: 10Hz až 50kHz ±1dB
Zkreslení: THD<0,1% 1V, 1kHz
Odstup signál/šum: >85dB
Regulace výšek: ±15dB na 15kHz
Regulace hloubek: ±15dB na 50Hz
Odběr: 25mA
Rozměry plošného spoje: 99 x 28mm
