MINI lithium battery shield. Jde o Shield, který lze nasadit přímo na HMA1163 MINI.

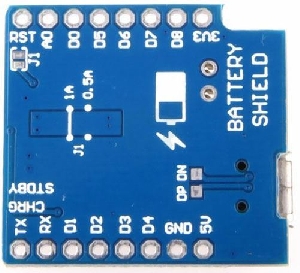

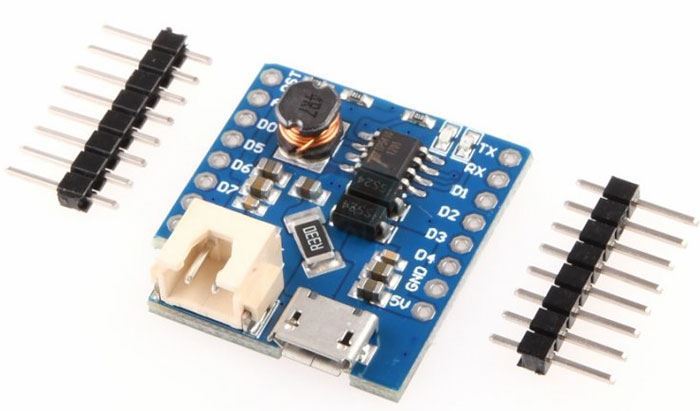

Shield je dodáván se třemi různými sadami pinů: dlouhý pin – samice, standardní pin – samice a pinů – samec.
Tento model je určen pro nabíjení lithiových akumulátorů, s použitím konstantního proudu / konstantního napětí (CC/CV). Nemá nadproudovou a zkratovou ochranu, nedoporučujeme požívat s batetrií, která nemá integrovanou ochranu.

Funkce:
Tento modul používá regulátor nabíjení TP5410 Li-Ion IC
Řízení konstantního proudu a konstantní napětí pro nabíjení připojené lithiové baterie,
Ochrana proti vybíjení – chrání baterii proti vybití pod 2.5V.
Ochrana proti přepětí – modul bude baterii bezpečně nabíjet do 4.2V,

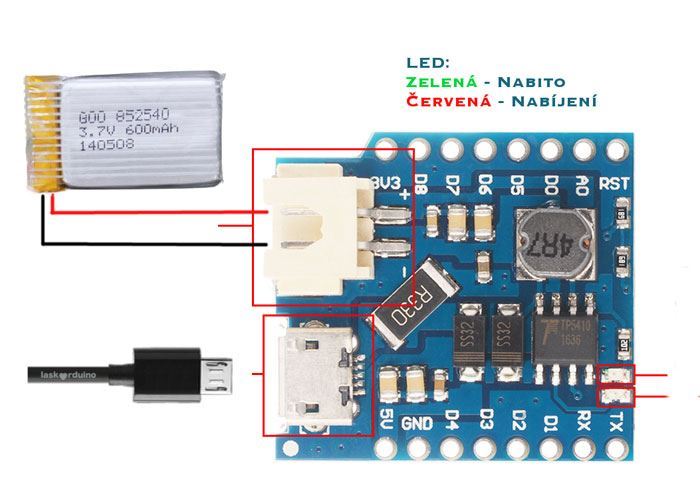

Dobíjení (rekondice baterie) – v případě, že je úroveň napětí připojené baterie menší než 2.9V, bude modul dobíjet proudem 130mA, dokud napětí baterie opět nedosáhne 2.9V, přičemž v tomto okamžiku nabíjení se proud zvyšuje z lineárního na konfigurovaný nabíjecí proud. Může být nabíjen z microUSB kabelu nebo připojení viz obrázek. Zdroj musí být schopen poskytnout 1A pro správné nabití připojené baterie. Většina nabíječek moderních telefonů/USB může poskytnout1A nebo více (viz štítek na nabíječce). Je nutné zároveň použít kabel USB, který je vyroben alespoň pro 1A.
Modul zahrnuje dvě indikační LED diody. Červená LED dioda indikuje nabíjení. Modrá LED dioda indikuje kompletní nabití.

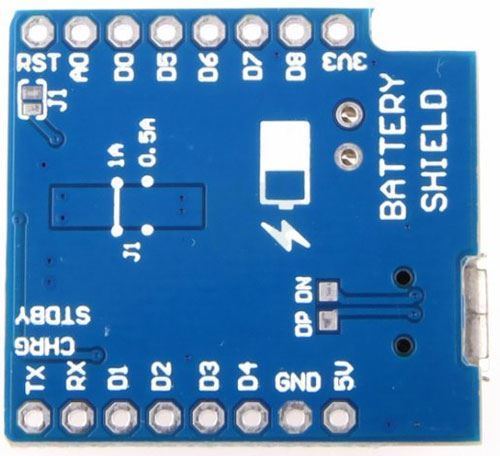

Nabíjecí proud může být nakonfigurován externě s odporem Rprog. (R3 a R4, viz diagram). Manuál pro TP5410 (odkaz v sekci zdrojů níže) zahrnuje tabulku a rovnici pro hodnotu odporu, která bude použita pro konfiguraci různých nabíjecích proudů.
Modul má velmi malou spotřebu (řádově µA) při připojení k baterii. Je dobré to nechat připojené k baterii po delší dobu. Pokud ovšem máte v plánu nenabíjet baterii po dobu 4 měsíců, doporučujeme modul od baterie odpojit.
