Modul Bluetooth 4.0
Umožní zařízení posílat a přijímat TTL data přes Bluetooth rozhraní.

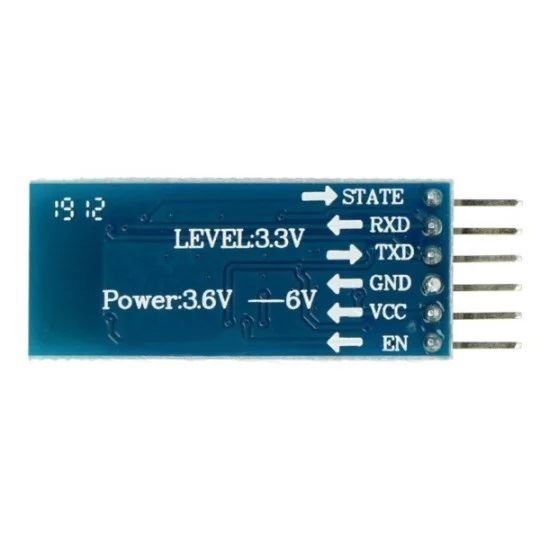

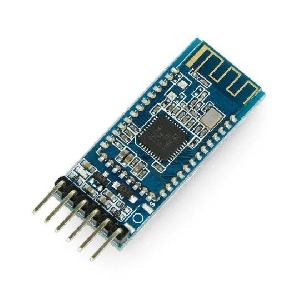

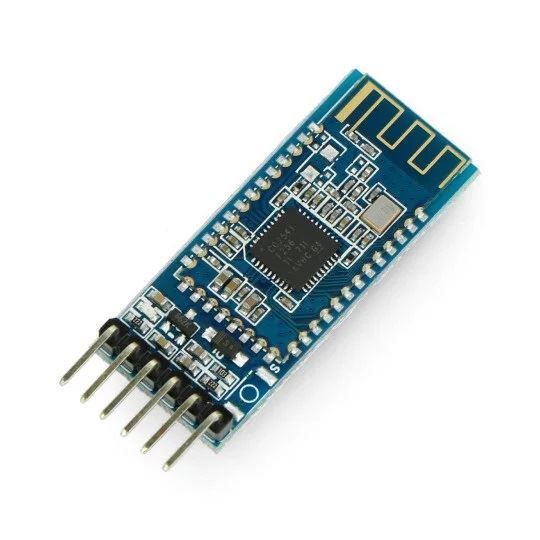

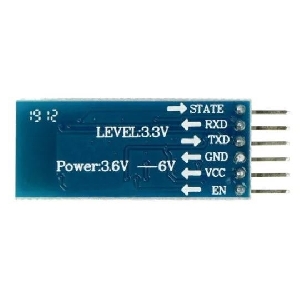

Modul má čtyři popsané vývody vyvedené na kolíkové kontakty (RxD, TxD, GND a VCC) na jedné straně, na druhé je anténa vytvořená meandrem na DPS.

Napájecí napětí modulu může být v rozmezí 3,3 až 6 V a je pro obvody stabilizováno na desce.
Vstupní napětí vyšší než 7 V modul zničí.

Úroveň vstupního i výstupního signálu je 3,2 V, při spolupráci s mikrokontrolérem napájeným napětím 5V je třeba úrovně přizpůsobit.
Výstupní signál jde brát jak z vývodu TxD, tak z vývodu RxD, což nahrává komunikaci s modulem po jediném vodiči, pokud by to bylo třeba.

Specifikace:
Bluetooth version: V4.0, BLE
Integrovaná anténa.
Dosah max. 60m
IO napětí: 3.3V
Vstupní napětí: 3.3 ... 6V
Ultra-low spotřeba v pohotovostním režimu 90uA ... 400uA
Rozměry: 43x16x7mm
Hmotnost: 4g

Poznámky:
Vstupní napětí 3.3 ... 6V, ZAKÁZÁNO více než 7V!
Pozor – nemá ochranu proti přepólování, dbejte na správné připojení.
Pin State je výstup pro LED status.
Pokud je bluetooth nepřipojen, výstup bliká.
Pokud je bluetooth připojen, výstup je jednička.
