Modul 4x relé ESP8266 s wifi modulem ESP-12F, napájení 5V nebo 7-80VDC
Reléový modul založený na ESP8266 s wifi ESP12F má následující možnosti:
a/ Čtyři nezávislé reléové kanály s kontakty 250VAC/10A (nebo 30V na pinech D0,D5, D6, D7)
Ve výchozím nastavení se předpokládá použití pinů D0, D5, D6 a D7 ESP8266 k ovládání relé pomocí dodaných propojek.
Jednotlivá relé však lze připojit na libovolné dostupné digitální piny D0-D8.
Stále zůstane šest nevyužitých pinů, které lze využít k vylepšení možností modulu.
lze přidat standardní 0,96 palců TFT displej nebo jakýkoli standardní vstup nebo speciální senzor, který vyžaduje pouze minimální dodatečnou montáž a kabeláž.

b/ Dvě možnosti napájení na svorkovnici:
5VDC, 7–30VDC (doporučeno do 12V)

c/ Všechny ESP8266 GPIO jsou přístupné přes otvory PCB.

Specifikace:
1.Integrovaný WiFi modul ESP-12F, kapacita 4M Byte Flash
2. I/O port modulu WiFi a port pro stahování programu UART jsou všechny vyvedeny pro usnadnění sekundárního vývoje
3. Tlačítko resetování RST modulu WiFi
4. ESP-12F podporuje použití Eclipse/Arduino IDE a dalších vývojových nástrojů a poskytuje referenční programy pod vývojovým prostředím Arduino
5. Integrované 5V relé pro ovládání zátěže v rámci AC 250V/DC30V
6. Integrovaný indikátor napájení, 1 programovatelná LED a indikátor sepnutí relé

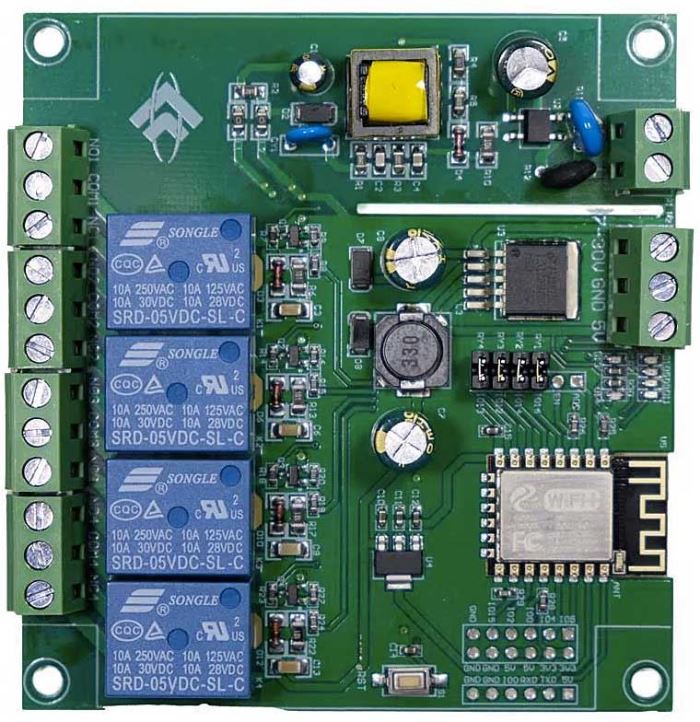

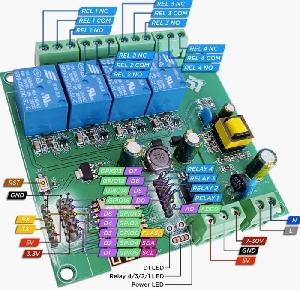

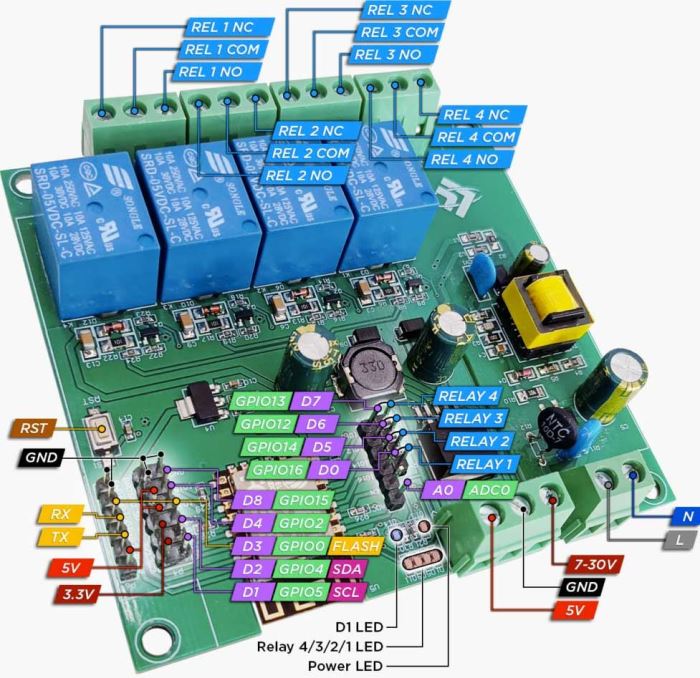

Popis svorek, pinů a rozhraní:
1. Napájení 5VDC
2. VCC, GND: napájení DC7–30V (doporučeno max.12V),
3. resetovací tlačítko ESP8266,
4. port pro stahování programu UART: GND, RX, TX, 5V ESP8266 jsou připojeny k GND, TX, RX, 5V externího modulu sériového portu TTL, I00 musí být při stahování připojen k GND a poté odpojte I00 a GND po dokončení připojení,
5. port vývodu hlavičky pinů GPI0,
6. Reléový výstup: kontakty NO, COM, NC 250VAC, 30VDC 10A
7. LED indikátor napájení,
8. Programovatelná LED,
9. LED indikátor relé: svítí, když je sepnuté.
