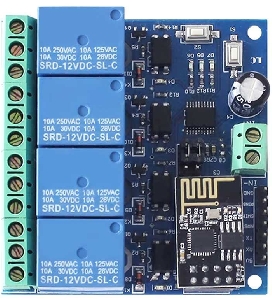

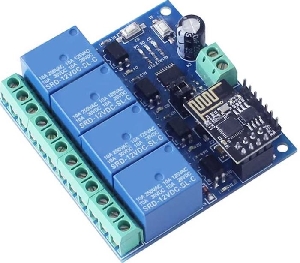

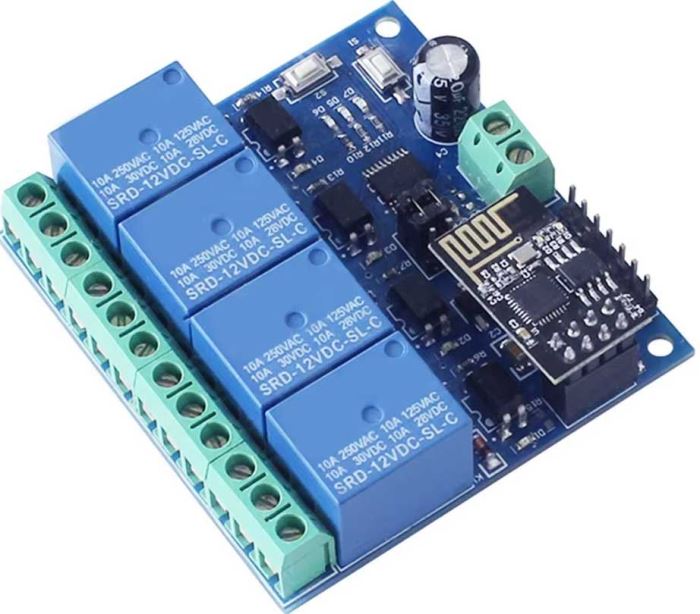

Modul 2x relé ESP8266 s wifi modulem ESP-01, napájení 5V
Modul pro bezdrátové ovládání relé pomocí sítě wifi.
Násuvný wifi modul je typu ESP-01.
Ovládat lze bezdrátově v místní síti pouze jednoduchým konfiguračním procesem pomocí aplikace mobilního telefonu.

Funkce a vlastnosti:
Integrovaný modul N76E003 / STM8S003 a ESP-01 wifi

Dva možné režimy:
1) přímé propojení mobilního telefonu a sítě wifi
2) mobilní telefon a modul wifi mají společný router

Další funkce: reléový modul USB při odpojení ESP-01

Přenosová vzdálenost:
(1) V otevřeném prostředí je maximální přenosová vzdálenost 100 m, pokud mobilní telefon přenáší přímo modul wifi,
(2) když je wifi modul a mobilní telefon na stejném routeru, přenosová vzdálenost závisí na intenzitě signálu routeru,

Ke konfiguraci hesla modulu ESP-8266 pomocí aplikace použijte technologii Smartconfig ESP01
rozhraní UART a rozhraní pro stahování programu STM8 SWIM pouze pro telefony Android, nevhodný pro Apple

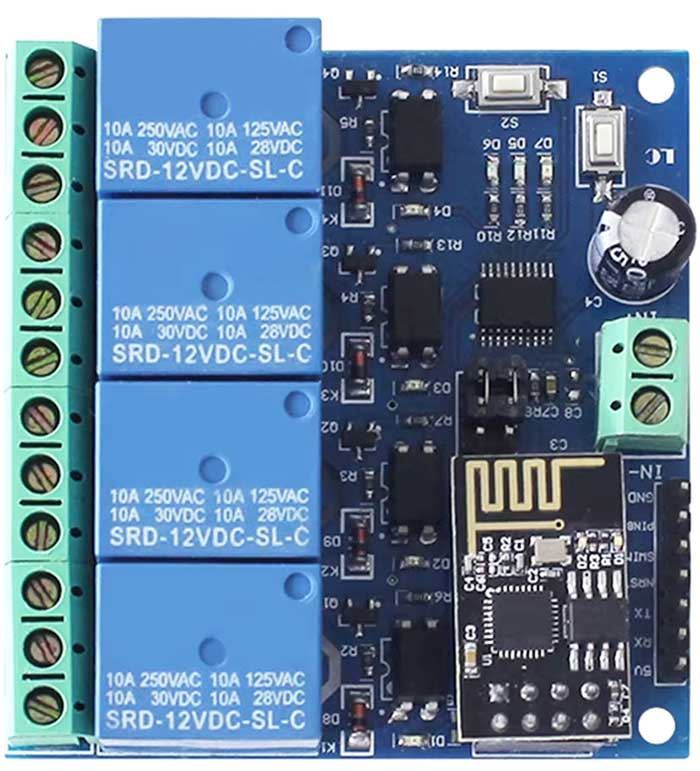

Popis:
IN+, IN-: svorky pro napájení (5V)
TX, RX: Piny sériového portu UART,
5V(12V), GND, SWIM, NRST: Porty pro stažení programu mikrokontroléru STM8S
Tlačítko S1: přepínač režimu, výchozí je režim 1
Tlačítko S2: Obnovení továrního nastavení
LED D2 a D4 (červené světlo): indikátor činnosti relé, svítí při otevření
LED D7 (červené světlo): Indikátor režimu 1
LED D5 (modré světlo): indikátor režimu 2
LEDD6 (zelené světlo): indikátor provozního stavu, popsaný následovně:
1) Když je vypnutý, znamená to, že se jedná o automatickou konfiguraci nebo ztrácí spojení s routerem,
2) Když bliká při 0,5 s, znamená to čekání, až aplikace nastaví WIFI účet pro modul ESP-01A heslo,
3) Když 2S pomalu bliká, znamená to, že konfigurace je dokončena, čeká se na navázání TCP spojení s mobilním telefonem,
4) Trvalé svícení indikuje úspěšné navázání TCP spojení s mobilním telefonem.

Dvě vyhrazené propojky: zasuňte je prosím na spodní konec (tj. RX připojený k RX1, TX připojený k TX1) během normálního používání, pokud chcete použít modul sériového portu USB na TTL k ladění modulu ESP-01, vložte jej nahoru (jinak může docházet k rušení).

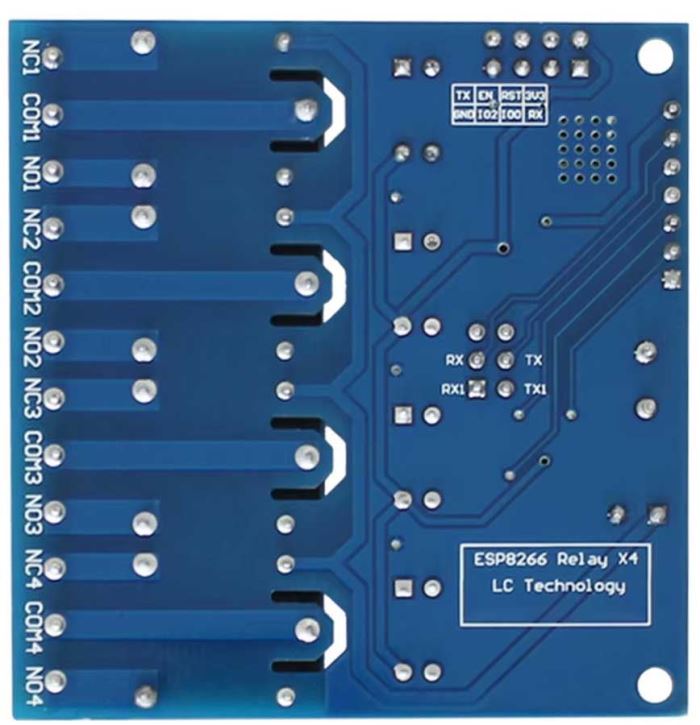

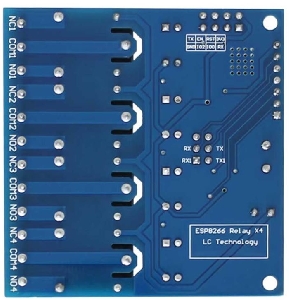

COM1: veřejný terminál,
NC1: Normálně sepnutý konec, relé je před zatažením zkratováno pomocí COM1 a po zatažení zavěsí
N01: Normálně rozepnuto, relé je před sepnutím pozastaveno a po sepnutí zkratováno na COM1.
COM2: veřejný terminál,
NC2: Normálně sepnutý konec, relé je před zatažením zkratováno pomocí COM2 a po zatažení zavěsí,
N02: Normálně rozepnuto, relé je před sepnutím pozastaveno a po sepnutí zkratováno na COM2.

Příkaz ovládání relé (hexadecimální formát):
Zapněte první relé: A0 01 01 A2
Zavřete první relé: A0 01 00 A1
Otevřete druhé relé: A0 02 01 A3
Sepněte druhé relé: A0 02 00 A2
Otevřete třetí relé: A0 03 01 A4
Sepněte druhé relé: A0 03 00 A3
Zapněte čtvrté relé: A0 04 01 A5
Zavřete čtvrté relé: A0 04 00 A4
