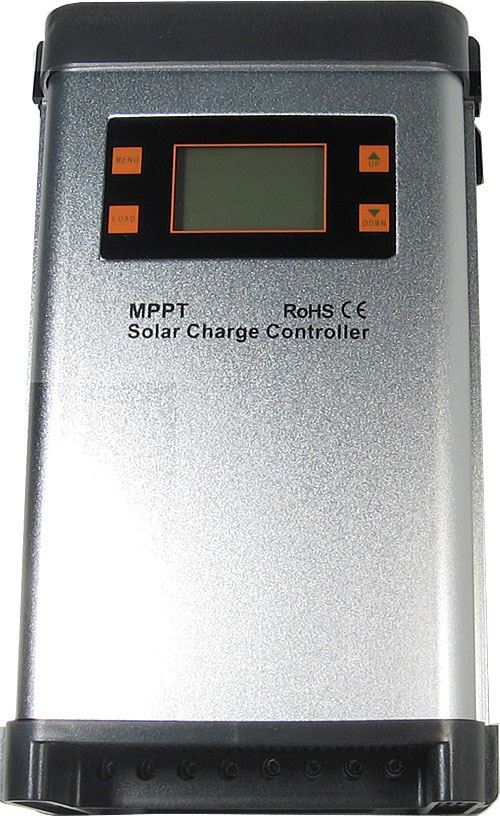

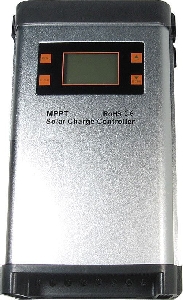

Solární regulátor MPPT 12/24V/60A

Stručný popis regulátorů MPPT:
Regulátory MPPT upravují pomocí vnitřního měniče V-A charakteristiku zdroje proudu solárního panelu tak, aby byla optimální pro nabíjení baterie.
Dokážou tedy využít energii ze solárních panelů lépe než regulátory PWM, které regulují nabíjení pouze pulsním omezením přímého propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie.
Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí a proud pro nabíjení baterie.
Např. z 30V a 5A vygeneruje cca 15V a 10A
Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhům baterií tak, aby bylo nabíjení co nejoptimálnější.

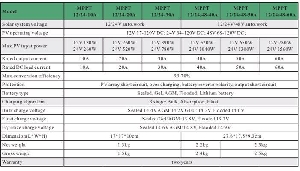

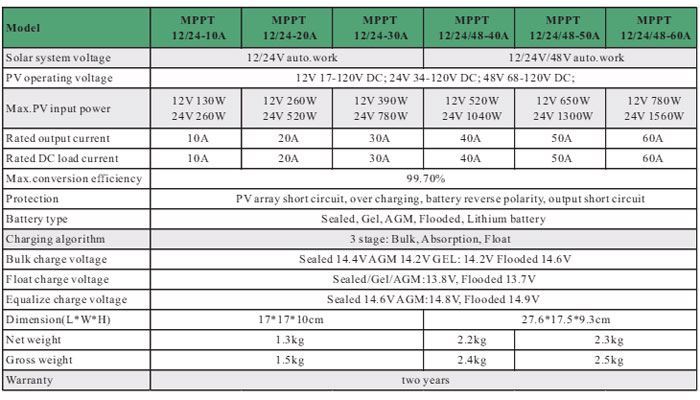

Specifikace:
Systémové napětí 12V nebo 24V
Automatická detekce podle napětí připojené baterie
Max. výkon FV panelů: 780W/12V (1560W/24V)

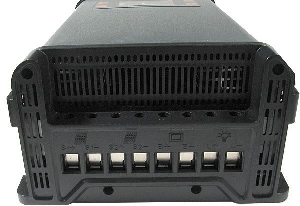

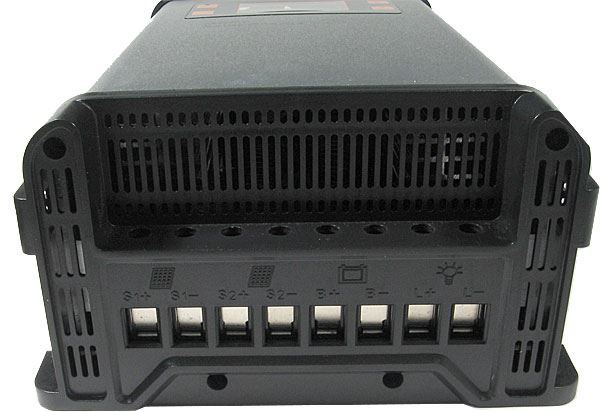

Terminál pro 1 nebo 2 FV panely
Rozsah vstupního napětí z FV panelu: 22–90VDC/12V, 44–90VDC/24V
Max. nabíjecí proud: 60A
Třístupňové nabíjení baterie (CC, CV – boost, CV – float)
CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
CV-boost = nabíjení po dobu 1–2hod po dosažení svorkového napětí 14–15V (nastavitelné)
CV-float = nabíjení udržovacím napětím 13,5–13,8V (závislé na nastavení napětí konce nabíjení, tzn. boost)
Volba typu Pb baterie: S tekutým dielektrikem, AGM, AGM GEL
Nevhodný pro Li-Ion, LiFePO4 nebo Li-Pol baterie
Max. zátěž na svorkách pro spotřebič: 5A
Rozměry: 276x175x100mm
Hmotnost: 2,3kg

Poznámka:
Vstupní startovací napětí regulátoru je pro systémové napětí 12V cca 17–18V.
Takové napětí dokážou vygenerovat i panely určené pro regulátory PWM a systémové napětí 12V.
Pro regulátor MPPT je však toto napětí nedostatečné, neboť nedokáže vytvořit vhodnou V-A charakteristiku pro nabíjení baterie.
Ideální je použití dvou panelů 12V v sérii nebo jednoho panelu pro systémové napětí 24V nebo panelu 36V, používaného pro stacionární FV elektrárny.

Koncové napětí pro nabíjení nastavte takto:
AGM, AGM GEL: 14,2V(28,4V)
Trakční s tekutým dielektrikem, startovací: 14,5V(29V)
Rozsah nastavení = 14...15V(28...30V), přednastaveno 14,4V(28,8V)

Napětí pro znovupřipojení baterie k nabíjení nastavte na 12,8V(25,6V) (přednastaveno 12,8V/25,6V)
rozsah nastavení 12–13V (24–26V)
Napětí pro odpojení regulátoru od baterie nastavte na 10,8V(21,6V) (přednastaveno 11/22V)
rozsah nastavení 10–11V (20–22V), slouží k ochraně regulátoru při vadné baterii.
