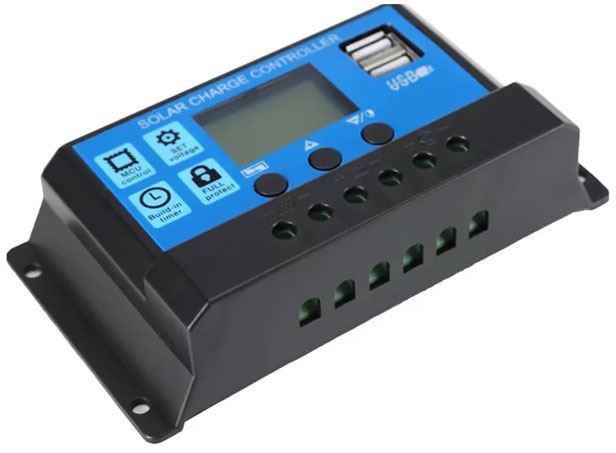

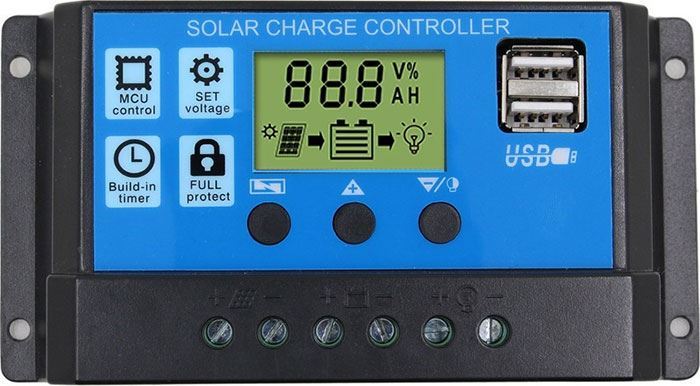

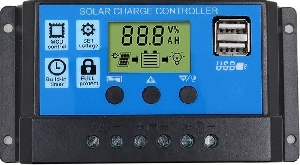

Solární regulátor PWM 12-24V/30A+USB pro Pb baterie.
PWM solární regulátor se 4-stupňovým PWM nabíjecím algoritmem.
Díky grafickému LCD displeji máme možnost prohlížení provozních parametrů systému s možností nastavení 4 parametrů a také nastavení klidového nabíjecího napětí.

Stručný popis regulátorů PWM:
Solární regulátory PWM připojují solární panely přímo k nabíjené baterii a po dosažení nastaveného či daného svorkového napětí baterie je následná regulace řešena pulsním omezením-přerušením proudu.
Toto se děje ve frekvenci jednotek až desítek Hz a u některých regulátorů je indikováno blikáním LED s označením „charge“ nebo „solar“.
Regulátory jsou vhodné pro panely se shodným systémovým napětím jako je napětí baterie, jinak dochází ke ztrátám, kdy se část výkonu zmaří vlivem nevhodné V-A charakteristiky panelu.

Nastavitelné vypínací (LVD) a obnovovací (LVR) napětí baterie.
Konfigurovatelné provozní režimy zátěže: jednoduché Zapnuto. zapnutí a vypnutí, trvalé spínání, soumrakovéspínání a provoz 1 až 23h, provoz soumrak / svítání
Nastavení výstupního napětí na zátěž.
Pro zaplavené (FLD), utěsněné (SLD/AGM) a gelové (GEL) olověné baterie
Duální MOSFET ochrana proti zpětnému proudu minimalizuje tepelné ztráty
Použitý průmyslový mikroprocesor s vysokou účinností (nízká samoztráta) umožňuje provoz v extrémním teplotním rozsahu –35°C ... +60°C
Ochrana proti přebití, vybití, přetížení, zkratu, zpětnému zapojení baterie a FV panelů

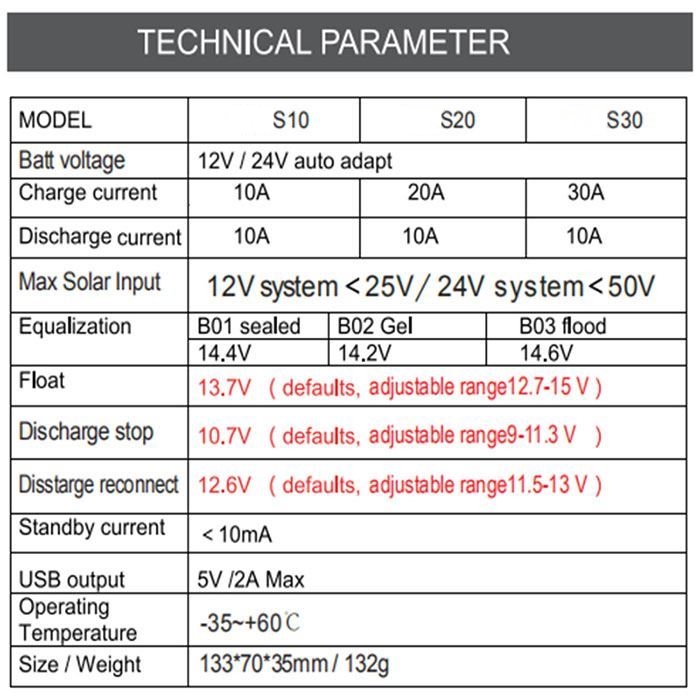

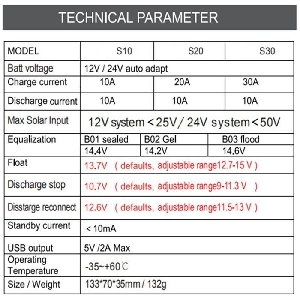

Technická data:
Systémové napětí: 12/24V auto
Jmenovitý nabíjecí proud: 30A
Vstupní FV napětí: 34V
Max výkon FV panelů: 195Wp (12V), 390Wp (24 V)
Přepěťová ochrana: (12V) – 16V / (24V) – 30V
Proud naprázdno: 10mA
Výběr typu baterie: FLD, SLD/AGM, GEL (výchozí SLD)
Režimy nabíjení: PWM 4-stupňové (akumulace, absorpce, klid, vyrovnání)
Absorpční napětí: 14,4V (SLD), 14,2 V (GEL), 14,6 V (FLD)
Plovoucí nabíjecí napětí: 13,7V-výchozí, (nastavitelné), x2 (24 V)
Obnovovací napětí (LVR): 12,6V-výchozí, (nastavitelné), x2 (24 V)
Mezní napětí (LVD): 10,7V-výchozí, (nastavitelné), x2 (24 V)
USB konektor: 5V 2A
Pracovní teplota: –35°C ... +60°C
Rozměry (Š x H x V): 133x35x70 mm
Hmotnost: 132g

PWM regulátor umožňuje nabíjení olověných baterií proudem až 30A a připojení FV panelů s výstupním napětím max. 25V (pro systémové napětí 12V) do výkonu 360W.
Je vybaven LCD displejem pro nastavení a zobrazení provozních parametrů.

Specifikace:
Rozsah jmenovitého napětí baterie pro aktivní nabíjení: 11,5–12,8V (23–25,6V)
Li baterie – OPEN – mód b01
Pb baterie – GEL – mód b02
Pb baterie – s tekutým dielektrikem – mód b03
Max. výkon FV panelů: 360W – 12V (720W – 24V)
Max. vstupní napětí: 18V pro 12V baterii, 36V pro 24V baterii
Max. nabíjecí proud: 30A
Max.zátěžový proud: 10A
USB výstup: 2x 5V/2A
Rozměry: 133x70x35mm
Hmotnost: 132g
