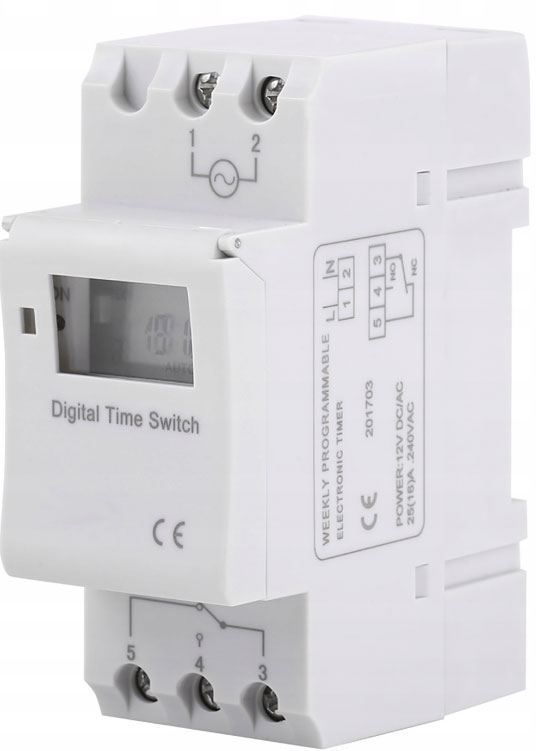

Spínací hodiny 230V digitální na DIN lištu.
Multifunkční časovač na DIN lištu s LCD displejem umožňuje nastavení až 16ti časových pásem ON/OFF dle nastaveného času s minimálním rozlišením na 1 minutu. Sepnutí relé je signalizováno LED diodou.
Nastavovat je možné dle jednotlivých dnů, víkendu, pracovních dnů, lichých, sudých dnů, nebo manuálně.
Hodiny jsou zálohovány vnitřní baterií po dobu 15-ti dnů.
Časovač je chráněn proti nechtěnému přenastavení blokováním tlačítek a mechanickým sklápěcím krytem.
Přepínací kontakt relé lze zatížit proudem 16A při odporové zátěži (250V AC).
Reset nastavených parametrů lze provést stisknutím zapuštěnéhomodrého tlačítka RESET.
Časovač lze snadno instalovat do DIN lišty, šířka jsou 2 pozice (36mm).

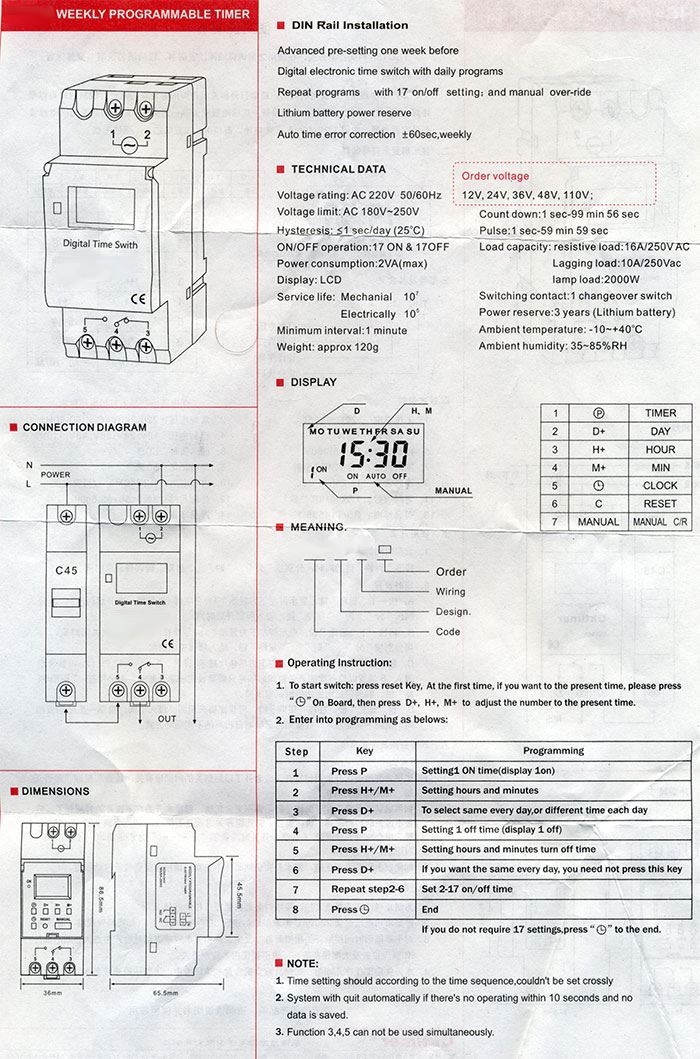

Specifikace:
Napájení: 180 ... 264V AC, 50/60Hz
Spotřeba max.: 4.5VA
Zatížení releového kontaktu: 250V AC 16A (odporová zátěž)
Druh kontaktu relé: přepínací
Časování: 1min. ... 168 hod.
Chyba hodin max.: 2s/ den (25°C)
Pracovní teplota: –10° ... 55°C
Pracovní vlhkost: 35 ... 85% RH
Rozměry: 36 x 82 x 66mm
Váha: 125g

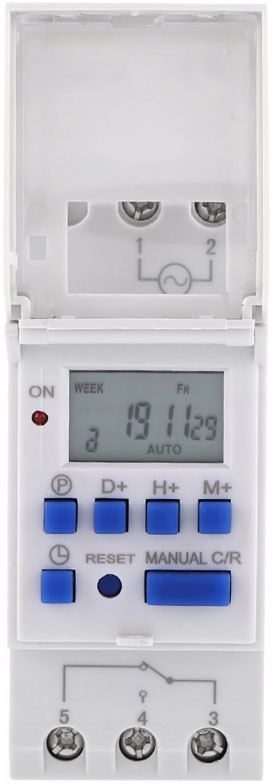

Popis tlačítek:
P : programovací tlačítko
D+ : výběr dnu v týdnu
H+ : nastavení hodin
M+ : nastavení minut
hodiny: výběr pro nastavení aktuálního času
RESET: uvedení do základního nastavení (smazání nastavených parametrů)
MANUAL: manuální režim ON/OFF, opětovným stiskem se přepne do auto režimu
C/R: manuální režim, opětovným stiskem se přepnedo auto režimu
C/R: 4× stisk odblokuje uzamčení klávesníce. Při nečinnosti se opět po 15s tlačítka uzamknou

Nastavení aktuálního času:
aktivujte klávesnici
stisk symbolu hodin
nastavte pomocí H+ a M+ aktuální čas

Nastavení programu spínání:
aktivujte klávesnici
stisk tlačítka P
výběr dne D+
nastaveni času hodin H+ a minut M+ pro zapnutí 1ON, stisk P
nastaveni času hodin H+ aminut M+ pro vypnutí 1OFF, stisk P
shodným způsobem nastavte další časové pásma 2–16, pokud nejsou již potřeba přeskočte stiskem tlačítka symbolu hodin

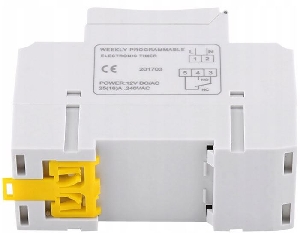

Popis svorkovnice:
1–2 – napájení AC (180 ~ 264V AC)
3 – aktivní kontakt relé
4 – NC kontakt relé, v klidu sepnutý
5 – NO kontakt relé, v klidu otevřený
